美信推出基于SmartSleep技術的視頻濾波器(圖)

　　Maxim近日推出MAX9508/MAX9512視頻濾波器，據稱是全球第一顆模擬標準清晰度視頻濾波器，其中配備了智能電源管理，特別是該公司的SmartSleep技術。當檢測到視頻輸入信號和存在輸出負載的時候，SmartSleep才打開視頻濾波器。

　　如果沒有主動視頻輸入信號(沒有檢測到同步)，則器件的電源管理電路把芯片設置為待機模式(電源電流為7mA)；如果芯片的主動視頻檢測電路發現同步信號，則把每一個通道設置為主動檢測模式，并檢查是否存在相應的輸出負載(電源電流為17mA)；如果檢測電路感應到視頻通道上的信號及相應的輸出負載，它就把芯片設置為完全工作模式(選擇性地激活通道)，此時，加上輸出負載電流，每一個通道消耗3.3mA。

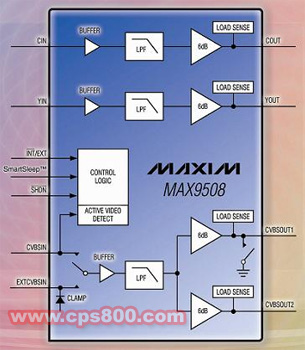

　　MAX9508的工作電源是2.7到3.6V，為便攜式DVD播放器、機頂盒(STB)和便攜式媒體播放器(PMP)提供雙向視頻支持。MAX9508包含三個重建濾波器(6.75MHz通帶)、四個視頻放大器和在兩個CVBS輸出上的一個二選一下拉開關。該開關可以被用做2選1開關以選擇兩個輸入源；同一個開關，還可以控制位于CVBS視頻連接的雙向視頻信號，而不必獨立的開關或繼電器。后一種功能對于便攜式DVD播放器特別有用，它常常采用同一個連接器來驅動復合視頻輸出，并接收外部視頻信號，提供給便攜式DVD播放器的LCD面板顯示。兩個CVBS輸出可以被直流耦合并驅動最多兩個對地視頻負載，或交流耦合到一個視頻負載。

　　MAX9512配備的Y/C混合器針對便攜式媒體播放器進行了優化，該Y/C到CVBS的混合器從亮度和色度分量創建復合視頻信號。與MAX9508一樣，MAX9512的輸出可以被直流耦合到最多兩個對地視頻負載，或交流耦合到一個視頻負載。
