從電壓較高的電源獲取較低直流電壓的電路(圖)

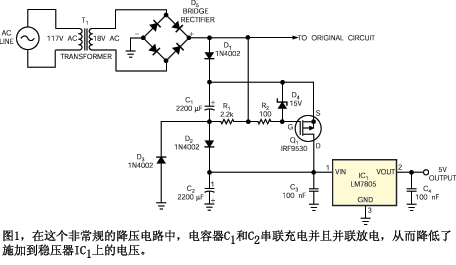

　　如果使用圖1中的電路，那么您不用求助于電噪聲很大的DC/DC轉換器，也不必在降壓電阻器中浪費功率，就能從電壓較高并經整流的正弦電壓源獲得5VDC等很低的穩定電壓。該應用需要一個穩定的5VDC源，但是變壓器向全波橋式整流器供應18Vrms。在充電階段，兩個等值電解電容器C1和C2在通過正向偏置二極管D1和D2串聯時，會接收充電電流。一個增強型P溝道MOSFET晶體管Q1，型號為 IRF9530，其柵極接收了由于齊納二極管D4的正向電壓降因而略微為正值的反向柵極偏置電壓，因此保持斷開。每個電容器均充到大約為整流電壓峰值的一半與D1和D2帶來的正向電壓降之間的差值。全波橋式整流器D5，即Graetz橋，產生了這些電壓降（參考文獻1）。



　　當放電階段開始時，D1獲得反向偏置，而電容器C2則通過穩壓器IC1帶來的負載放電。隨后，二極管D1的陽極電壓繼續下降，Q1的柵極至源極電壓變為負，并且晶體管導通，使C1能通過正向偏置二極管D3向負載放電。事實上，兩個電容器串聯充電，并且向負載并聯放電，從而把IC1輸入端的原始整流電壓和紋波電壓降低了一半。在C1放電期間，齊納二極管D4把Q1的柵極至源極電壓箝位在其最高額定值范圍內，由此來保護Q1。

　　為了正常運行，該電路需要最低負載電流，穩壓器的靜態耗電電流通常夠用。另外，電容器C2一直充到來自D5的峰值電壓。C1和C2的值以及其余元件的額定值取決于要求的最高負載電流。電阻器R1和R2的值并不關鍵。請注意Q1充當開關；選擇某種導通電阻很低的器件就能限制Q1的功率耗散。

作者：Luca Bruno, ITIS Hensemberger Monza, Lissone
