RECOM的新型15W DC/DC模塊封裝尺寸縮小50%

    來自RECOM Power Laboratory的新型15W功率封裝將超小型尺寸與超寬的輸入電壓范圍進行了結合——大多數應用的優化組合。

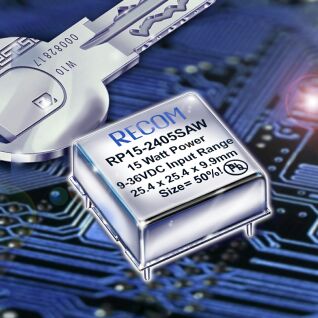

    幾年前，15W DC/DC模塊的業界標準還是1.6"×2"(40.6×50.8mm)，而當前標準為1"×2"(25.4×50.8mm)。這種創新的RECOM——RP-15xxxxSA resp.RP-15-xxxxSAW標準——占位面積為難以置信的1"×1"(25.4×25.4mm)，高度為0.39"(10mm)。

    高達87%的高效率級別是那些電隔離DC/DC轉換器所必需的，它們確保了在環境溫度超過60℃時可實現安枕無憂的運行，而無需采用外部冷卻方法(封裝密度降低了2.3W/cm3)。如果需要，RECOM可提供具有相應固定裝置的散熱器，以進一步增加工作溫度范圍。簡單的外部濾波(也由RECOM提供)確保符合B級EMV標準EN-55022。輸出可在+/-10%的標定輸出電壓范圍內進行微調——遠程ON/OFF功能可實現外部ON/OFF轉換。

    以下為電氣規范：2:1輸入9-18V、18-36V及36-75V，以及4:1輸入范圍為9-36V、18-75V。輸出電壓設為3.3V、5V、12V及15V。額定輸出功率為15W，隔離電壓為1600VDC。封裝由6邊形鍍鎳銅材料組成。真空封裝使這些轉換器符合最嚴格的溫度與振動條件。

    該新產品的OEM批量價格(數量為1,000件)范圍為從23.89美元(具有2:1輸入的轉換器)到26.27美元(具有4:1輸入的轉換器)。
