安華高推三款耐高溫高速數字光電耦合器

    AvagoTechnologies(安華高科技)今日宣布，領先業內推出三款適合工業應用的耐高溫高速數字光電耦合器產品，這些寬廣工作溫度范圍的新光電耦合器產品采用5-pin表面貼裝封裝供貨，在設計上能夠于-40到125oC的寬廣溫度范圍工作，使得它們相當可靠，同時非常適合應用在惡劣的工業環境。這些產品的推出同時也讓Avago可以提供給工業應用領域客戶速度涵蓋1MBd到10MBd，工作溫度范圍相當廣泛的光電耦合器產品。Avago是為通信、工業和消費類等應用領域提供模擬接口零組件的領導廠商。

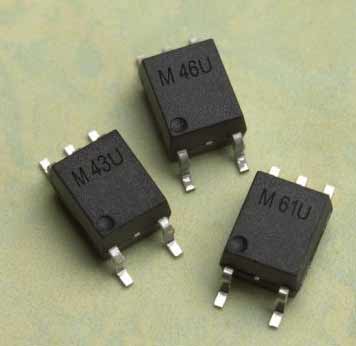

     Avago光電耦合器系列的最新產品包含1MBd單信道數字光電耦合器ACPL-M43U、10MBd邏輯門光電耦合器ACPL-M61U，以及包含AlGaAs層光電耦合到內置高增益光檢測器的智能型功率模塊光電耦合器ACPL-M46U。這些新高速數字光電耦合器具備低功耗和高共模瞬變率(CMR,CommonModeTransientRate)，能夠帶來瞬變噪聲和EMI的抗擾能力，同時也可以消除接地環路。Avago的ACPL-M43U、M46U以及M61U光電耦合器都符合大部分的產業安全標準，如IEC/EN/DINEN60747-5-2、UL1577以及CSA等要求。

     當工業應用市場朝向越來越復雜系統，同時需要在惡劣環境下工作的趨勢發展，更使得相關器件必須要能夠在高溫情況下工作，由于工業應用中加入了越來越多的電氣類器件，隔離就在取得優化性能，以及滿足工業設備電氣安全和完備性的要求上扮演了重要的角色。

    JEDEC注冊的MO-155SO-5封裝可以節省印刷電路板空間，同時占用面積只有雙列直插式DIP封裝的1/4，而在引腳的設計上也可以和標準的表面貼裝程序兼容。

    ACPL-M43U和M46U間的差別在于M46U提供了能夠讓電路設計工程師縮短切換死區時間來改善變頻器效率的優異傳遞延遲差。這些可以在延伸溫度范圍下工作的IPM光電耦合器產品相當適合電池管理系統、馬達控制、隔離式IGBT/MOSFET門極驅動、交流和無刷直流馬達以及工業電源變頻等應用。

    Avago的ACPL-M61U10MBd光電耦合器主要面向工業用通信接口應用設計，它的光電耦合門結合上AlGaAs發光二極管以及內置的高增益光檢測器，相當適合大部分工業用通信接口，例如RS232、RS485和CANBus，以及高溫數字信號隔離、微控制器接口和模數相互轉換的數字隔離應用。

    功能特點

    ‧提供工業應用寬廣溫度范圍的可靠IPM驅動器和CANBus通信接口

    ‧寬廣工作溫度范圍：-40到125oC

    ‧超高共模拒斥能力，VCM=1500V時最低為10kVμs(ACPL-M61U為VCM=1000V)

    ‧采用緊湊可自動插入SO5封裝

    ‧符合RoHS標準要求
