德州儀器升壓轉換器可管理多個高亮度 LED

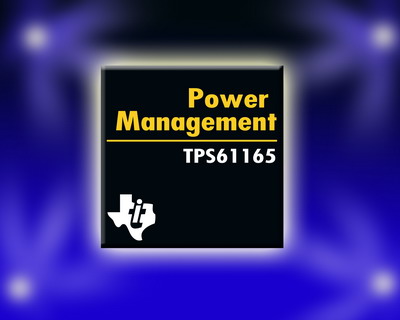

    日前，德州儀器 (TI) 宣布推出一款具備 40 V、1.2 A 集成開關的高亮度 LED 驅動器，該產品可驅動多達三個串聯 1W LED。新型 TPS61165 器件具備優異的高性能特性以及 3 V～18 V 的寬泛輸入電壓范圍，使設計人員能夠在采用單節電池供電的應用或 9V/12V 總線負載點設計中高效管理多個高功率 LED。

    TPS61165 通過數字單線接口或脈寬調制 (PWM) 信號來控制 LED 的亮度。數字接口可對內部寄存器進行編程，以將 LED 電流設置為 32 個對數步長值之一。此外，該轉換器還具有多種內置保護特性，如 LED 開路保護、軟啟動、過流限制以及過溫保護等。

    除了能夠驅動照明 LED 之外，TPS61165 還可驅動背光 LED，支持寬度達 9 英寸的多媒體顯示屏，從而滿足超級移動 PC、LCD 電子相框、工業激光二極管或醫療以及工業照明等應用的需求。

    此外，TI 還同步推出了可支持 3V～18V 輸入電壓的最新 TPS61160 和 TPS61161 轉換器。兩款器件都集成了 0.6A 的電流開關，目標應用為具有小型顯示屏的便攜式應用與電池供電型應用，如便攜式游戲機、GPS 系統以及智能電話中的 3 英寸或 4 英寸小型 LCD 顯示屏背光技術。TPS61160 能驅動多達六個 LED，支持 26V LED 開路保護;而 TPS61161 則能驅動多達 10 個 LED，支持 38V LED 開路保護。與 TPS61165 一樣，LED 的亮度不僅可通過單線數字接口或 PWM 信號進行調節，還能通過模擬調光來消除噪聲。

    TPS61165 的主要特性：

    · 達 18V 的寬泛輸入電壓范圍;

    · 40V、1.2A 的集成型高效率開關 FET;

    · 1.2 MHz 的開關頻率;

    · 電源效率高達 90%;

    · 32 步進單線數字調光或 PWM 調光。

    價格與供貨情況

    采用2 毫米 x 2 毫米 QFN 超薄封裝的 TI TPS61165、TPS61161 與 TPS61160 現已開始供貨。
