Vishay 推出新型超薄 USB-OTG 總線端口保護陣列

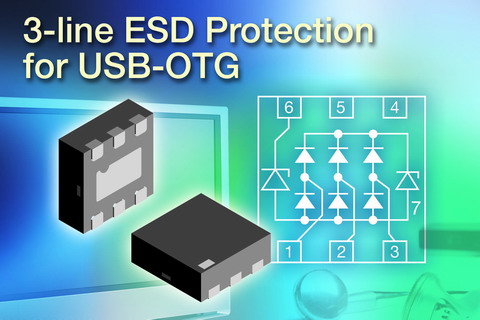

    日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布推出新型超薄 ESD 保護陣列 --- VBUS053AZ-HAF，該器件具有低電容和低漏電流，可保護 USB-OTG 端口免受瞬態電壓信號損壞。新器件在工作電壓為 5.5V 時提供三線 USB ESD 保護，在工作電壓為 12V 時提供單線 VBUS 保護。

    VBUS053AZ-HAF 采用 1.6mm × 1.6mm 小尺寸及 0.6 mm 超薄厚度的無鉛LLP75-7L 封裝，可最大限度地減少高速數據應用（如 USB 2.0 和高清晰數字電視中的 HDMI）和移動電子設備（包括便攜式游戲系統、MP3 播放器及手機）中有源 ESD 保護所需的電路板空間。

    新器件對三條數據線 D+、D- 和 ID 具有 0.7pF 的低負載電容，最大漏電流為0.085μA（工作電壓為 3.3V 時）或 1μA（工作電壓為 5.5V）。VBUS053AZ-HAF 數據線的最大鉗位電壓低于 4.1V（在 3 A 時），而 VBUS 線的最大鉗位電壓低于 30V （在 8A 時）。

    總線端口保護陣列提供符合 IEC 61000‑4‑2 (ESD) 的 15kV（空氣及觸點放電）瞬態保護及符合 IEC 61000‑4‑5（雷電）的 3A 瞬態保護。該無鉛器件采用無鹵素模塑料，符合 RoHS 2002/95/EC 和 WEEE 2002/96/EC 的規范。

    目前，采用小型 LLP75-7L 封裝的新型 USB-OTG 總線端口保護陣列VBUS053AZ-HAF的樣品已可提供。2008 年第 4 季實現量產，大宗訂單的供貨周期為 10 周。
