綿陽電信“IDC與本地通信網匯接局機房動力系統”升級改造

    機房動力系統是名副其實的“網絡心臟”，電信運營商在對網絡基礎設施進行升級和改造時，都將機房動力系統的建設作為重要的基礎性工作，因此在設備選型時對動力支撐設備技術要求和廠家綜合實力要求尤為苛刻。綿陽電信即是如此。在對“IDC與本地通信網匯接局機房動力系統”進行升級改造的過程中，綿陽電信本著“立足當前，面向未來”的思路，嚴格考察設備供應商的產品質量和綜合實力，最終選擇了與艾默生進行合作，取得了良好的效果，為企業的可持續發展奠定了堅實的基礎。

綿陽電信：業務突飛猛進，升級迫在眉睫

    四川省電信有限公司綿陽分公司（以下簡稱“綿陽電信”），是四川電信在綿陽市的全資子公司。目前，綿陽電信的互聯網接入帶寬達到40G，程控交換機總?cè)萘窟_(dá)到100萬門，固話用戶達到60萬戶，寬帶用戶數超過10萬戶。在網絡規模、技術水平和通信服務能力等方面，綿陽電信已經處于四川省前列，尤其是其IDC機房，已經成為西南地區規模最大、功能最強、網絡資源最豐富的IDC機房之一。

    優異的經營業績，得益于綿陽電信始終堅持“不斷創新、循序漸進、持續穩健”的發展理念。基于這一理念，綿陽電信一直保持著迅猛的發展勢頭。2006年初，據不完全統計，綿陽電信的各項業務已經連續多年增長速度超過10 %。業務的快速增長給原有的基礎網絡資源帶來了一定的壓力，為此，綿陽電信決定對原有的基礎網絡資源進行一次升級和改造。

    “系統擴容，動力先行”，在對基礎網絡資源進行升級和改造之前，作為“網絡心臟”的網絡能源動力系統的建設，首先被作為最重要的工作任務，列入到了綿陽電信的工作日程安排之中。此次“網絡能源動力系統”的升級和改造主要面向兩類機房：一類是IDC機房；一類是在傳統固話和寬帶通信網絡中處于核心位置的“本地網業務匯接機房”。綿陽電信根據實際情況的不同，分別為上述兩類機房選擇了不同的“網絡能源動力系統建設方案”。

科學、嚴謹、客觀：設備選型嚴把關

    綿陽電信提出的“網絡能源動力系統建設方案”，是經過長時間的論證和調研，并參考專業電力設計機構提出的建議而得出的。方案主要包括三個方面的內容：第一，機房的電力供應保障；第二，機房的環境保障；第三，動力系統的全面監控。綿陽電信圍繞著這三個方面的內容，本著“立足當前，面向未來”的思路，對設備和設備供應商提出了嚴格的要求。

l         對電力供應保障設備的要求

    電力供應設備分為兩個部分，第一部分面向IDC機房，主要指UPS設備；第二部分面向本地通信網業務匯接中心機房，主要指通信開關電源。

    在UPS方面，綿陽電信要求，首先，設備供應商所提供的UPS設備必須具有良好的性能，比如，輸入電壓范圍大、穩壓效率高、轉換時間短、抗電磁干擾能力強等。其次，UPS必須具有較強的穩定性，具體來說，就是要求在平均20年的時間內，每個電源系統故障的累計時間應不大于1分鐘。第三，UPS設備應該具有先進的設計，比如，要具有電涌抑制功能，以免受雷電的沖擊而損壞；要支持直接并機的備份方式，以滿足設備在線不間斷的擴容要求。第四，UPS設備必須具有良好的可管理性、較強的抗負載不平衡能力和抗過載能力、較為完備的遠程故障報警功能，以及良好的電池充電溫度補償和電池管理功能。

     在通信開關電源方面，綿陽電信要求，首先，設備必須具有超強的穩定性，平均無故障時間要高于業內平均水平。其次，設備必須具有良好的可用性，例如，通信開關電源必須具有多種保護電路，如極性保護、過電流保護、過電壓保護、欠電壓保護以及過熱保護等電路，以確保系統的安全。第三，設備必須具有較強的適應性，而且通信開關電源要能夠提供人性化的監控模塊，支持RS232、RS485、IP局域網絡、廣域網等多種監控網組網方式。

l         對機房環境保障設備的要求

    在機房精密空調方面，綿陽電信要求，首先，設備應該具有良好的換氣能力（達到每小時60次以上），以保證機房溫度控制在22ºC-24ºC之間，相對濕度保持在40%~70%的范圍內；其次，設備必須提供集中監控功能；第三，設備的運行時間必須保證達到每年8760（即24×365）小時。

l         對機房環境與動力設備監控系統要求

    在監控系統方面，綿陽電信要求，系統的適用面要廣，必須可以實現對所有動力設備（包括UPS、通信電源、油機、蓄電池等）及其環境（門禁、溫度、濕度、煙感、水浸、紅外、場景等）進行實時而統一的監控。另外，報警要準確、迅速，在故障或者緊急情況產生時，能夠通過聲光告警、LCD大屏幕顯示、E-mail和手機短信等方式，及時提醒管理人員進行故障處理。

艾默生網絡能源設備：脫穎而出，重任擔當

    依據上述要求，綿陽電信對設備供應商及其設備進行了廣泛考察和慎重評估，最終，曾與綿陽電信有過多次合作的艾默生在產品質量、性?xún)r(jià)比、服務以及技術支持等方面又一次脫穎而出，得到了綿陽電信的認可。綿陽電信決定擴大與艾默生的合作，全面引入艾默生的產品，擴建“IDC與本地通信網匯接局機房動力系統”。

l         IDC機房動力系統擴建方案

    綿陽電信新建了一個面積近1000平米的大型IDC機房，用以擴展和提升其在網絡數據方面的服務能力。新的IDC機房分為兩層，2樓機房面積約400平米，3樓機房面積約600平米，兩層機房均采用同一套動力系統。

    在交流不間斷電源方面，這個IDC機房采用了3臺容量為400KVA的艾默生Hipulse系列UPS設備，組成2+1冗余并機系統。具體而言，2臺400KVA UPS組成1+1并機系統，總電源供給量達到800KVA；1臺400KVA UPS作為冗余備份電源，處于24小時在線狀態。如果1+1 UPS并機系統中任何一臺設備出現故障，這臺備份UPS都可以自動接管發生故障的UPS電源的任務。并預留必要的系統擴容空間，根據未來2~3年的發展規劃，適時對IDC機房的供電系統進行增容。

    在機房精密空調設備方面，綿陽電信采用了8臺艾默生CM60AR空調。這些空調全部部署在總面積約1000平米的新IDC機房?jī)?nèi)，負責調控機房環境的溫度和濕度。

l         本地通信網匯接局機房動力系統擴建方案

    綿陽電信擁有數百個通信機房，此次升級動力系統的是處于中心位置的本地網匯接局，也是綿陽電信的總匯接局和關口局機房。交換機房原本由一套3000A的動力系統供電，為了保證安全、降低風險，此次升級決定將該動力系統替換為全新的1套1700A加1套2400A的動力系統。

    為了建設這兩套新的系統，綿陽電信采用了多套大容量的艾默生PS系列電源。這些電源設備均由數量不等的100A整流模塊“組合”而成，容量可以靈活控制。由這些電源設備組合而成的1700A動力系統和2400A動力系統，分別為機房中的不同負載供電。

    在機房精密空調設備方面，綿陽電信采用了多臺艾默生CM40AR和CM50AR空調，負責調節機房環境的溫度和濕度。

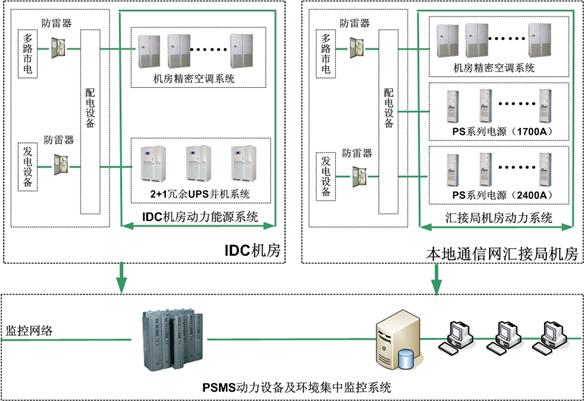

綿陽電信“IDC與本地通信網匯接局機房動力系統”拓?fù)鋱D

動力系統高效穩定，合作關系更加密切

    綿陽電信與艾默生在“IDC與本地通信網匯接局機房動力系統”升級改造項目上的合作進展順利。截至目前，除了此次進行升級的IDC機房和本地通信網匯接局機房以外，綿陽電信的很多機房也都采用了艾默生的中大容量通信電源、UPS和空調等設備。

    談及與艾默生的合作，綿陽電信網絡部相關負責人介紹說：“長期以來，我們與艾默生的合作關系一直很好，這主要是基于以下幾個方面的原因：首先，艾默生設備的穩定性好，關鍵型故障從未發生過；其次，艾默生產品可用性好，在負載超過150%的情況下，艾默生的UPS產品仍然可以支持負載正常工作1分鐘左右，在短路的情況下，艾默生的UPS產品可將輸出電流控制在正常值的160%之內，并可持續大約5秒鐘時間；第三，艾默生設備設計先進，其直流不間斷電源在滿負荷時，可以在-40ºC到+45ºC的溫度下正常工作，即使電網電壓波動超過35%，甚至在市電缺相的情況下，設備也可以繼續運行。”

    對于艾默生的服務和技術支持，綿陽電信網絡部也給予了充分的肯定，“我們系統維護人員少，工作量大，因此對設備供應商的服務和技術支持要求也就高，比如響應速度要快、服務要專業等。艾默生在成都設有辦事處，一旦我們的設備出現故障，他們的服務工程師可以在幾個小時之內趕到現場，為我們提供快速的故障修復服務，我們對此非常滿意。同時，艾默生的服務專業化程度比較高，并且具有高度的責任感和良好的服務態度，這些都為設備的高效穩定運行上了一道保險。
