驅動多達4串由10個具3000:1真正彩色PWM調光的120mA LED組成的LED串

    2009年1月22日－北京－凌力爾特公司(Linear Technology Corporation)推出一個45V、2.1MHz DC/DC升壓模式轉換器LT3599，該器件可作為一個恒定電流LED驅動器工作，用于多達40個白光LED。LT3599可從一個12V輸入驅動多達4個LED串，且每串具有多達10個串聯的120mA白光LED，同時提供高達90%的效率。其多通道能力使該器件非常適用于中等規模的TFT-LCD背光照明應用。LT3599的3.1V至30V輸入電壓范圍非常適合于汽車、醫療和工業應用。該器件提供1.5%的LED電流匹配，以保證一致的顯示亮度。高達3000:1的調光比可以通過使用True Color PWM™調光獲得。可編程200kHz至2.1MHz固定頻率工作和電流模式架構在寬電源和輸出電壓范圍內提供穩定工作，同時最大限度地減小了外部組件尺寸。此外，開關頻率可同步至外部時鐘，以改善抗噪聲性能。LT3599的耐熱增強型5mmx5mm QFN或TSSOP-28E封裝為L(zhǎng)ED背光照明應用提供一個占板面積高度緊湊的解決方案。

    LT3599采用單個2A、45V內部開關以提供一個升壓模式恒定電流源。不過，即使當VIN超過VOUT時，LT3599仍將繼續調節LED電流。該內部升壓型轉換器用一個自適應反饋環路調節輸出電壓，使其略高于所需要的LED電壓，以確保最高效率。如果任一LED串出現了開路，那么它將繼續調節已有LED串并向OPENLED報警引腳發出信號。如果需要更高電流LED，那么可以組合多個LED串，使它能驅動多達兩個由10個240mA LED組成的LED串。其它特點包括基于結溫和/或LED溫度的LED電流降額、以及當所有LED串都斷接時的可編程過壓保護。

    LT3599EUH采用32引線5mmx5mm QFN封裝，而LT3599EFE采用TSSOP-28E封裝。以1,000片為單位批量購買，每片價格分別為3.25美元和3.35美元。工業級版本LT3599IUF和LT3599IFE經過測試，保證在-40°C至125°C的工作結溫范圍運作，以千片批購價分別為每片3.82美元和3.94美元。所有版本都有現貨供應。如需更多信息，請登錄：www.linear.com.cn。

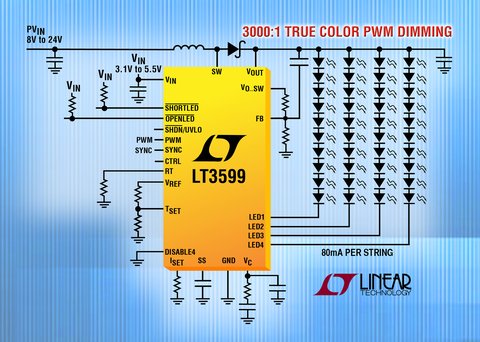

圖片說明：45V、4通道升壓模式LED驅動器

    性能概要：LT3599

     •  True Color PWM調光比高達3000:1
     •  驅動4個電流高達120mA的LED串
     •  ±1.5%準確度的LED電流匹配
     •  寬輸入電壓范圍：3.1V至30V
     •  輸出電壓高達44V
     •  即使當VIN>VOUT時也能調節LED電流
     •  在停機時斷接LED
     •  可編程最大VOUT(已穩壓)
     •  開路/短路LED保護和故障標志
     •  可編程LED電流降額
     •  可調頻率：200kHz至2.1MHz
     •  可同步至外部時鐘
     •  模擬調光高達20:1
     •  具遲滯的可編程輸入U(xiǎn)VLO
     •  耐熱增強型32引腳(5mmx5mm)QFN和28引腳TSSOP封裝
