4MHz同步降壓型DC/DC轉換器從3mmx3mm DFN封裝提供高達1.25A

    2009年2月3日，凌力爾特公司(Linear Technology Corporation)推出高效率同步降壓型穩壓器LTC3565，該器件采用3mmx3mm DFN(或MSOP-10E)封裝，可提供高達1.25A的連續輸出電流。LTC3565采用恒定頻率(高達4MHz)和電流模式架構，在2.5V至5.5V的輸入電壓范圍內工作，非常適用于單節鋰離子或多節堿性/鎳鎘/鎳氫金屬電池應用。它能產生低至0.6V的輸出電壓，因此能夠為最新一代低壓DSP和微控制器供電。一個獨立的RUN引腳可實現簡單的接通和停機。其開關頻率從400kHz至4MHz是用戶可編程的，從而使設計師能夠優化效率，同時避開關鍵的噪聲敏感頻段。其3mmx3mm DFN-10(或MSOP-10)封裝和高開關頻率可保持使用小的外部電感器和電容器，從而提供一個占板面積非常緊湊、高熱效率的解決方案。

    LTC3565采用RDS(ON)僅為0.13Ω(N溝道低端FET)和0.15Ω(P溝道高端FET)的內部開關，提供高達95%的效率。它還運用低壓差100%占空比工作，以允許輸出電壓等于VIN，從而進一步延長電池工作時間。LTC3565以自動低紋波(<25mVPK-PK)突發模式(Burst Mode®)工作，提供僅為40uA的無負載靜態電流。如果是噪聲敏感的應用，那么可以不使用突發模式，而采用更低噪聲的脈沖跳躍模式，這仍然能提供僅為330uA的靜態電流。LTC3565在整個頻率范圍內都可以同步至外部時鐘。其它特點包括±2%的輸出電壓準確度和過熱保護。
LTC3565EDD采用3mmx3mm DFN-10封裝，有現貨供應，而LTC3565EMSE采用10引線、耐熱增強型MSOP封裝。以1,000片為單位批量購買，每片價格為2.00美元。工業級版本LTC3565IDD和LTC3565IMSE經過測試，保證在-40°C至125°C的工作結溫范圍內工作，千片批購價為每片2.30美元。所有版本都有現貨供應。如需更多信息，請登錄www.linear.com.cn。

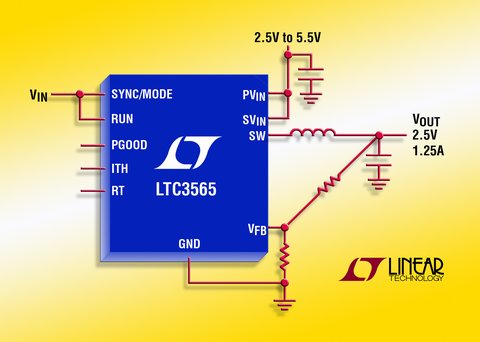

照片說明：采用3mmx3mm DFN封裝的4MHz、1.25A(IOUT)同步降壓型開關穩壓器

    性能概要：LTC3565
     • 采用纖巧電容器和電感器
     • 獨立RUN引腳
     • 高頻工作：達4MHz
     • 低RDS(ON)內部開關：0.15Ω
     • 高效率：達95%
     • 可選低紋波(<25mVP-P)突發模式工作：IQ＝40uA
     • 采用陶瓷電容器時可穩定
     • 電流模式工作實現卓越的電壓和負載瞬態響應
     • 短路保護
     • 低壓差工作：100%占空比
     • 低停機電流：IQ≤1uA
     • 輸出電壓范圍從0.6V至5V
     • 可同步至外部時鐘
     • 支持預偏置輸出
     • 小型10引線(3mmx3mm)DFN或MSOP封裝
