差分ADC緩沖器驅動300MHz信號而噪聲僅為1.8nV/√Hz

    2009年3月5日 北京 凌力爾特公司(Linear Technology Corporation)推出寬帶單位增益2GHz差分緩沖器LTC6416，旨在應對驅動高分辨率ADC的挑戰。LTC6416在高頻時提供卓越的噪聲指數和低失真的性能。憑借其可編程輸出電壓箝位，LTC6416限制了施加至ADC輸入端的最大電壓值，從而確保不存在ADC過驅動恢復問題。

    LTC6416在高頻時具有低的1.8nV/√Hz輸出參考的噪聲，就較高分辨率ADC而言不會降低輸入信號質量。這個緩沖器可以與一個在其輸入端的變壓器一起使用，以在高帶寬應用中實現附加的低噪聲系統增益。該緩沖器的輸入和輸出可以AC或DC耦合。LTC6416的輸出共模電壓由V_CM引腳設置，以匹配ADC的輸入范圍。當驅動高速ADC至300MHz以上時，LTC6416能夠保持出色的性能，在該條件下，該器件保持-72.5dBc的三階互調失真、以及分別為-74dBc/-67.5dBc的二階/三階諧波失真。

    LTC6416采用纖巧2mm×3mm 10引線DFN封裝，在商用(0℃至70℃)和工業(-40℃至+85℃)溫度范圍內完全規定。以1,000片為單位批量購買，每片價格為3.50美元。如需更多信息，請登錄www.linear.com.cn。

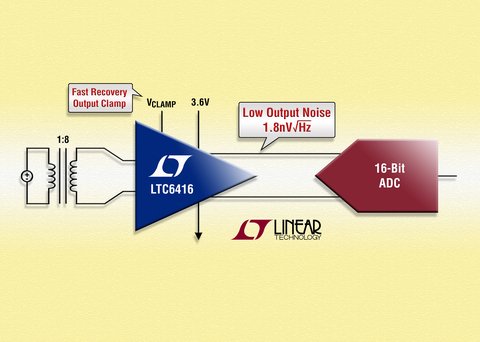

圖片說明：高速低噪聲、16位ADC緩沖器

    性能概要：LTC6416
    • 2GHz -3dB小信號帶寬
    • 300MHz ±0.1dB帶寬
    • 1.8nV/√Hz輸出噪聲
    • 在140MHz時的46.25dBm等效OIP3
    • 在高達300MHz時的40.25dBm等效OIP3
    • 在140MHz時有-81dBc/-72dBc的HD2/HD3，2V_P-P
    • 在140MHz時有-84.5dBc的IM3，2VP-P復合輸出
    • 在300MHz時有-74dBc/-67.5dBc的HD2/H3，2VP-P輸出
    • 在300MHz時有-72.5dBc的IM3，2V_P-P復合輸出
    • 可編程高速、快速恢復輸出箝位
    • DC耦合信號通路
    • 以單一2.7V至3.9V電源工作
    • 低功率：150mV(在3.6V)
    • 2mm×3mm 10引線DFN封裝
