Power Integrations推出全新高能效電源設計

采用TinySwitch-PK設計的電源在提供30 mW的輸出功率時僅需要80 mW的輸入功率；可輕松滿足歐盟環保設計指令及能源之星的待機功率要求

    用于高能效電源轉換的高壓集成電路業界的領導者Power Integrations公司（納斯達克股票代號：POWI）近日發布一份新的設計工程報告（DER-229），詳細介紹一款適用于LCD顯示器及類似應用的27 W電源的電路設計。

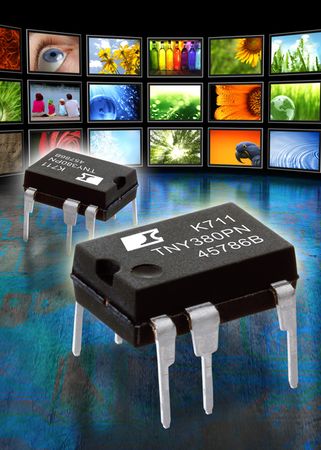

    這款新電源基于Power Integrations的TinySwitchPK系列器件之一TNY380PN設計而成，在最差條件下滿載時效率達80%以上。該電源具有15 V主輸出和5 V輔輸出，它能夠在待機模式下為系統提供30 mW的功率，而輸入功率卻不足80 mW。由于待機功耗極低，使設計師有充足的功率預算來集成遠程ON/OFF功能，這樣做不僅不會超出諸多知名OEM PC系統整合商的功率限值，而且還可大幅超越能源之星1 W規范以及歐盟第二階段（Tier 2）用能產品（EuP）環保設計指令500 mW的強制性要求。

    TinySwitch-PK所具有的控制及調節功能可降低電源的空載功耗。此外，IC還利用頻率調制功能來減小EMI（電磁干擾）濾波器的尺寸，由于無需X電容及其相關泄放電阻（滿足安全性所必需的），因此可省去這些元件本身所能消耗的30 mW以上的功率。

    DER-229中的變壓器采用Power Integrations廣受歡迎的電源設計軟件PI Expert 設計而成，可降低繞組之間的寄生損耗。滿載時的高開關頻率可抑制電源噪音，并允許使用非常小的磁性元件，因此新設計非常適合薄型LCD顯示器及空間受限的類似應用。

    Power Integrations產品營銷經理Andrew Smith表示：“許多信息技術設備OEM廠商都信奉這樣的哲學：擁有低待機功耗固然很好，但實現‘更低’的待機功耗將會更勝一籌。只要設計出空載功耗低于80 mW的電源，廠商們就可以輕松滿足所有已知的待機功率要求和最前沿的市場要求，同時為其他電路功能的實現留出充足的功率預算。此外，新設計在正常工作條件下也具有極高的能效，這樣使得設計出的PSU能輕松滿足滿載效率要求。”

    Power Integrations已開發出多款超低待機功率的設計范例，對于低功率適配器應用而言，設計空載功率可低至8 mW。有關其他詳細信息，請參見Power Integrations的新版超低待機應用網站（http://chinese.powerint.com/standby）。DER-229現可供您下載：xhttp://www.powerint.cn/sites/default/files/PDFFiles/der229.pdf。

關于Power Integrations
    Power Integrations公司是用于高能效功率轉換的高壓模擬集成電路業界的領先供應商。由于Power Integrations公司在高壓模擬集成電路方面所取得的技術創新，實現了尺寸小、結構緊湊、用于各種電子產品的高效率電源，包括用于交流-直流轉換和直流-直流轉換及LED照明的高效率電源。自1998年問世以來，Power Integrations的EcoSmart®節能技術已大約節省了36億美元的待機能耗，避免了數以百萬噸的CO2排放量。該公司的綠色空間網站提供了大量有關能源吸血鬼摂和待機能耗問題的信息，此外還提供有全球能效標準的綜合指南。由于EcoSmart技術對環境保護的作用，Power Integrations的股票已被歸入到由Cleantech Group（Amex: CTIUS）及Clean Edge（Nasdaq: CELS）贊助的環保技術股票指數下。有關詳細信息，請訪問網站http://www.powerint.cn。■
