士蘭光電推出高性能DVD-PDIC電路SM626

    杭州士蘭微電子的下屬子公司士蘭光電技術有限公司繼成功推出CD播放機用的PDIC后，近期發布了一款用于DVD光學讀取頭(OPU)的高性能PDIC芯片SM626。

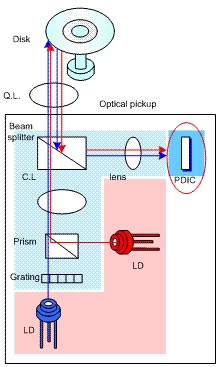

圖1：OPU工作原理圖               圖2：SM626原理框圖

圖3：SM626光敏二極管排列圖           圖4：產品實物圖

    光學讀取頭(OPU)則是光存儲設備的關鍵零部件，而PDIC電路則是光學讀取頭中的主要部件之一。由于PDIC的核心技術——芯片設計、制造、封裝和測試都存在一定程度的技術難度，因此國內尚無企業進行批量生產。士蘭光電開發的此款DVD機用光學讀取頭的PDIC填補了國內空白。

    SM626專為DVD播放機產品設計，可應用于波長650nm的DVD播放器以及波長780nm的CD/VCD播放器。該芯片包含針對CD/VCD以及DVD的10個高光電轉換效率的PIN結構光敏二極管，每個光敏二極管均配備I-V放大器，以將光敏二極管產生的電流信號轉換為電壓信號輸出。每個放大器均針對高響應速度、低噪聲以及低的輸出失調電壓進行了優化設計，并保證通道之間具有良好的隔離度、一致性和均衡性。

    SM626采用了士蘭微電子芯片生產線專為DVD-PDIC開發的0.8微米高性能全互補雙極工藝，集成縱向NPN和PNP管（典型fT=5GHz），確保高響應速度放大器的實現。并且該工藝特別為內置的光敏二極管，在縱向結構和表面結構上進行了工藝優化，使得PIN結構光敏二極管具有高的光轉換效率以及快速的響應能力。

    PDIC封裝不同于一般的IC封裝，要求全透明、高透光率，不得在封裝料中添加任何填充劑，由此而可能產生因封裝料與引線框架、芯片的膨脹系數不一致而導致的可靠性等問題。士蘭光電自主開發的透明制模封裝技術，已在CD-PDIC的生產過程中得以完善，將可順利應用于DVD-PDIC的生產。■
