凌力爾特近日推出可變增益放大器 (VGA) LTC6412

擁有 31dB 模擬控制范圍的 800MHz VGA
從 3.3V 電源獲得 35dBm OIP3

   加利福尼亞州米爾皮塔斯 (MILPITAS, CA) 凌力爾特公司 (Linear Technology Corporation) 近日推出 800MHz 模擬控制的可變增益放大器 (VGA) LTC6412，該器件具有卓越的噪聲和失真性能、增益符合性以及增益平坦度。該器件的增益控制是高度線性的。LTC6412 具有僅為 0.45dB有保證的最大符合性誤差，這比同類解決方案有極大的改進。
   LTC6412 為從 1MHz 至 500MHz 工作而優化，提供從 -14dB 至 17dB 的連續增益調節。就所有增益設定值而言，3 階輸出截取點 (OIP3) 在 240MHz 時為 35dBm。LTC6412 還在整個增益范圍內實現了恒定輸出噪聲水平，在最大增益設定值時噪聲指數 (NF) 僅為 10dB。這導致恒定 SFDR 特性，在整個增益控制范圍內，于 240MHz 時保持高于 120dB。因此 LTC6412 非常適用于接收器 IF 鏈路中的自動增益控制 (AGC)。

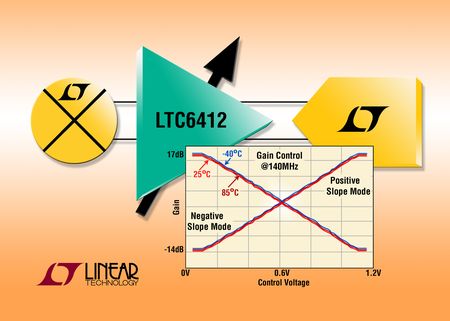

   該器件的增益用正或負斜率的控制電壓控制。采用負增益斜率模式時，增益控制斜率在 140MHz 時約為 -32dB/V，控制范圍為 0.1V 至 1.1V。
   LTC6412 在 3.3V 電源時僅消耗 110mA 電流，在與諸如 LT5557 等其它低壓混頻器、LTC6400 和 LTC6416 等 ADC 驅動器、以及 LTC2208 等 ADC 配合使用時，實現了一個低功率、緊湊型解決方案。它還包括一個停機引腳，從而就斷電或休眠模式而言，將電流消耗降至低于 1mA。
   LTC6412 采用 4mm x 4mm 24 引腳 QFN 封裝。以 1,000 片為單位批量購買，價格為 4.69 美元，LTC6412 提供了商用級和工業級版本。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LTC6412
• 800MHz -3dB 小信號帶寬
• 連續可調增益控制
• -14dB 至 +17dB 對數線性 (Linear-in-dB) 增益范圍
• 就全部增益設定值而言，在 240MHz 時具 35dBm OIP3
• 在最大增益時具 10dB 噪聲指數
• 2.7nV/√Hz 輸入參考噪聲
• 差分輸入和輸出
• 就全部增益而言具 50Ω 輸入阻抗
• 從 3V 到 3.6V 的單電源工作
• 110mA 電源電流
• 4mm x 4mm x 0.75mm 24 引腳 QFN 封裝
