72V 固定比例 DC/DC 控制器無需功率電感器，在非隔離式中間總線轉換器應用中提供超過 500W 功率

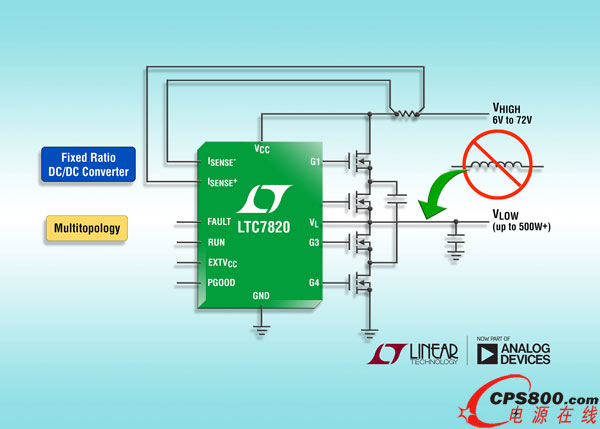

    2017年6月20日，亞德諾半導體(AnalogDevices,Inc.，簡稱ADI)旗下凌力爾特公司(LinearTechnologyCorporation)推出大功率固定比例充電泵DC/DC控制器LTC7820，該器件在非隔離式中間總線轉換器中無需功率電感器，從而可將電路尺寸減小多達50%，并提供高達4000W/in3的功率密度。LTC7820在分壓器、倍增器或反相器配置中以高達99%的效率驅動外部MOSFET。其開環固定占空比是非常適合配電、數據通信、電信、高端計算和工業系統中的非隔離式中間總線應用。

    LTC7820工作在一個6V至72V(80V絕對最大值)的輸入電壓范圍內，并能夠產生數十安培的輸出電流，這取決于轉換器拓撲和外部組件的選擇。該器件可配置為從高達72V的輸入電壓實現一個2:1的降壓比�？杉壜搩蓚�LTC7820IC以實現一個4:1的降壓比。如需實現更高的降壓比(比如6:1)，則建議采用Dickson轉換器拓撲，它非常適合54V輸入至9V輸出的轉換，且僅需單個LTC7820。另外，LTC7820還可配置為從高達36V的輸入電壓實現一個1:2的升壓比或一個1:1的負輸出轉換比。外部MOSFET以一個固定頻率執行開關操作，可設置范圍為100kHz至1MHz。LTC7820強大的1.1ΩN溝道MOSFET柵極驅動器最大限度地提高了效率，并能驅動多個并聯的MOSFET以滿足較高功率應用的要求。

    LTC7820監視系統電壓、電流和溫度以發現故障，并使用一個檢測電阻器以提供過流保護。當出現故障情況時，該器件停止開關操作并把/FAULT引腳拉至低電平。一個內置定時器可針對合適的重啟/重試時間進行設定。EXTVCC 引腳允許采用轉換器的較低電壓輸出或高達40V的其他可用電源為LTC7820供電，從而降低了功耗并改善效率。LTC7820的其他特點包括用于實現低EMI的軟開關操作、一個電源良好輸出信號、欠壓閉鎖和內部電荷平衡電路。

    LTC7820采用4mmx5mmQFN-28封裝�？商峁┕ぷ髟讪C40°C至125°C溫度范圍的擴展和工業溫度級版本。千片批購價為每片4.70美元。如需更多信息，請登錄。

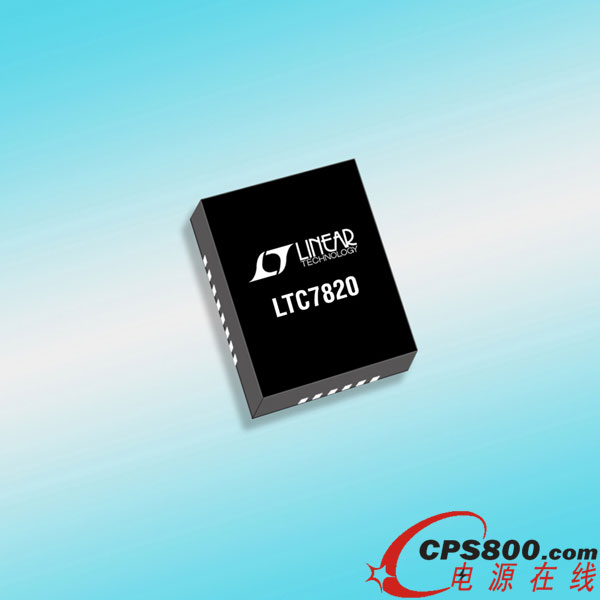

    照片說明：72V固定比例大功率充電泵控制器

    性能概要：LTC7820

    1、寬VIN 范圍：6V至72V，80V絕對最大值

    2、高達4000W/in3的功率密度

    3、效率高達99%

    4、降壓：2:1比例，VIN 高達72V

    5、Dickson轉換器拓撲以實現6:1降壓比

    6、升壓：1:2比例，VIN 高達36V

    7、反相器：1:1比例，VIN 高達36V

    8、提供超過500W功率

    9、100kHz至1MHz工作頻率

    10、軟開關拓撲實現低EMI

    11、4個強大的N溝道MOSFET柵極驅動器

    12、輸入電流檢測和過流保護

    13、具可編程定時器和重試功能的短路保護

    14、電源良好輸出信號

    15、采用4mmx5mm 28引線QFN 封裝

    本文給出的報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
