-55ºC 至 125ºC 降壓-升壓型 DC/DC 微型模塊穩壓器

    日前，凌力爾特公司 (Linear Technology Corporation) 推出一款系統級封裝的降壓-升壓型 DC/DC 微型模塊 (uModule®) LTM4609MP，該器件在 -55ºC 至 125ºC 的寬溫度范圍內有保證并經過測試。

    LTM4609MP 為在要求苛刻的環境中提供精準調節而設計，如軍事、航空、重型工業機械和嚴酷環境傳感器等應用。凌力爾特公司嚴格的可靠性和質量測試標準 為這些uModule 器件提供了支持。

    LTM4609MP 是一種高壓和高效率的 DC/DC 系統，采用表面貼裝 15mm x 15mm x 2.8mm LGA（焊盤網格陣列）封裝。該器件在高于、低于或等于輸出電壓的可變輸入電壓范圍內調節輸出電壓。

    LTM4609MP 在 4.5VIN 至 36VIN 范圍內工作，調節 0.8V 至 34V 的輸出電壓，可提供高達 100W 的輸出功率。這個微型模塊穩壓器在小型塑料模制封裝中包含一個同步降壓-升壓型 DC/DC 控制器、4 個 N 溝道 MOSFET、若干輸入和輸出旁路電容器、以及補償電路。要實現一個非常扁平、緊湊和高效率的設計，僅需要一個電感器、反饋和檢測電阻器、以及大容量電容器。應用實例包括網絡、工業和汽車系統以及高功率電池供電型設備中的負載點和中間總線調節。

    憑借內置的專有 4 開關同步 MOSFET 設計，LTM4609MP 在升壓模式實現了高達 98.3% 的效率，而在降壓模式則可高達 97.3%  （條件：VIN：6.5V ~ 36V，VOUT：30V，IOUT：2A）。千片批購價為每片 37.20 美元。

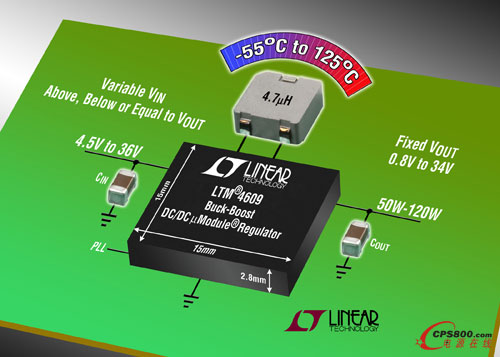

    照片說明： -55ºC 至 125ºC 高壓降壓-升壓型 DC/DC uModule 穩壓器

    性能概要：LTM4609MP

    ·         單電感器降壓-升壓型架構

    ·         在 -55ºC 至 125ºC 的溫度范圍內經過全面測試

    ·         同步 4 開關工作以實現高效率 (高達 98%)

    ·         寬輸入電壓范圍：4.5V 至 36V

    ·         寬輸出電壓范圍：0.8V 至 34V

    ·         15mm x 15mm x 2.8mm LGA 封裝■
