臺達機電產品在塑料薄膜生產線上的應用

    摘要：本文主要介紹了臺達機電產品（觸摸屏、PLC、變頻器、溫控器等）在塑料薄膜生產線上的應用。該控制系統結合臺達HMI、PLC、和變頻器等自動化產品，操作界面友好簡單，實現了設備的技術升級與高效節能。系統運行證明：臺達產品穩定可靠，控制效率高，值得業界同行借鑒和推廣。

    關鍵字：臺達、變頻器、PLC、人機界面、溫控器

    Abstract: This paper mainly introduces the integrated application of Delta

electromechanical products（touch panel、PLC、transducer、temperature controller）in numerical

control polysilicon cutting machine.The control system realizes the equipement’s technology

upgrade and high efficiency energy saving based on Delta HMI、PLC、tranducer etc.. The operation

interface looks friendly and easy. The operation practice proves that Delta products can work

with good performance and stability and easy operation , so it’s worth being widely spread.

    Key words: Delta、Transducer、PLC、HMI、Temperature controller

    1 引言

    近年來，適應包裝行業對包裝物要求的不斷提高，各種功能膜市場發展迅速。經過雙向拉伸生產的塑料薄膜可有效改善材料的拉伸性能（拉伸強度是未拉伸薄膜的3-5倍）、阻隔性能、光學性能、耐熱耐寒性、尺寸穩定性、厚度均勻性等多種性能，并具有生產速度快、產能大、效率高等特點，市場迅速發展。當前隨著現代化科技的發展，塑料薄膜設備有著廣闊的市場，如薄膜包裝、醫療衛生、婦嬰用品等，尤其是醫療衛生和婦嬰用品上，對產品有著更為嚴格的要求。過去此類設備主要從歐美進口，由于成本和維護費用高昂，國內一些企業也開始研制，價格只有進口設備的1/10左右，相應的控制水平也參差不齊。

    面對日益復雜的要求和相應產生的生產效率問題，本文基于臺達的DVP系列 PLC和HMI及伺服等自動化產品，成功實現了一套基于臺達機電產品的塑料薄膜生產線自動控制系統。此控制系統控制核心部件全套用臺達產品，包括PLC，觸摸屏，變頻器及溫控表等產品。機器完整外形圖如圖1所示。

    圖1 控制系統機器外形實景圖

    2 制造工藝及系統背景簡介

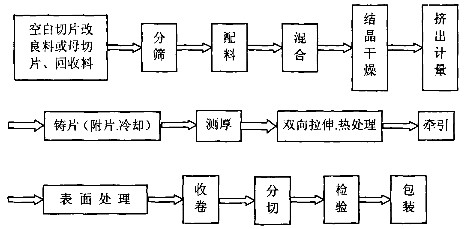

    塑料薄膜的通常的制造工藝圖如圖2所示：

    圖2 塑料薄膜制造工藝示意圖

    起初該設備廠采用同步控制器+變頻器作同步調節，PLC、變頻器、同步器、溫控表等產品品牌均不一樣，使用起來尤其是服務上比較麻煩，經過與客戶溝通，最終確定用臺達變頻器+PLC+觸摸屏+溫控表做的成套系統解決方案。

    3 系統方案

    3.1 系統配置

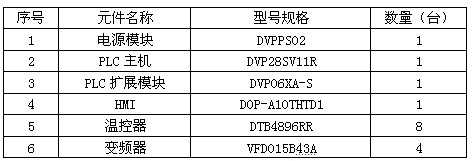

    控制系統技術方案的設備配置如表1所示：

    表1 控制方案的設備配置表

    上述表格僅列舉出控制系統主要元器件，此外還包括低壓電器（低壓斷路器、電磁接觸器、電磁繼電器、按鈕、指示燈等）、檢測傳感器（接近開關、行程開關等）、變頻器通訊電纜等，此處均不予贅述。

    3.2 控制框架

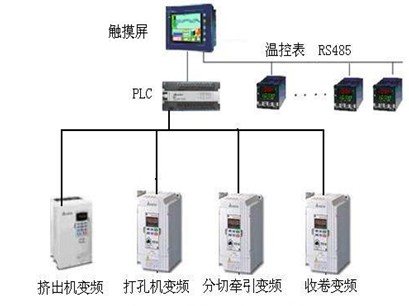

    本設備觸摸屏與PLC間采用RS232通訊，考慮到站號比較多可能會影響通訊速度，所以溫控表、變頻器分別與觸摸屏、PLC用RS485通訊連接，系統控制框架如圖3所示：

    圖3 系統控制框圖

    3.3 控制畫面

    （1）主監控畫面

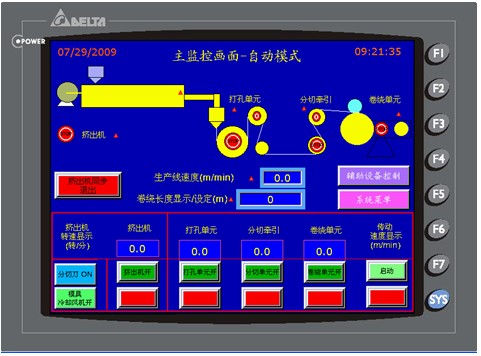

    開機首先進入主監控畫面（如圖4所示），在這里可以設置和觀看設備的各個參數數據；，通過這個按鈕，可以根據圖7中的而切換是不是多變頻之間同步投入運行。

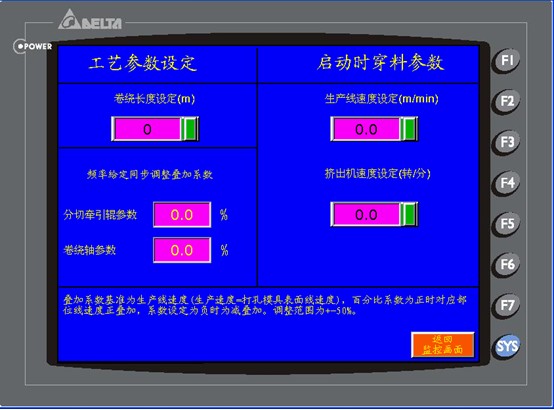

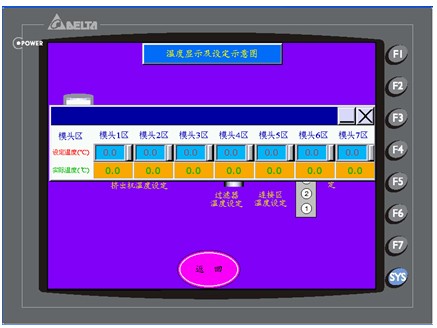

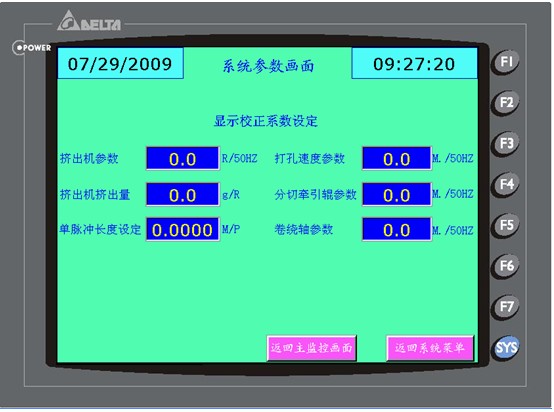

    各變頻器速度可以直接在跳出來的小鍵盤上輸入數字，也可以通過彈出的小窗口通過上下鍵進行微調。
