如今很多大尺寸平板電視、高清電視，以及高端PC和入門級服務器的電源功率都超過300W，而以前具有高效率和低成本的BCM FPC轉換器的最大功率約為300W。傳統的臨界導通模式(BCM)PFC控制器采用可變的開關頻率，將電磁輻射分散到整個開關頻率范圍內，從而減小了EMI。MOSFET是零電流導通，不會在整流二極管上產生反向恢復損耗，所需的電感器較小，在檢流電阻上的損耗也更少。
傳統BCM PFC電路需要采用更高的開關頻率來減小開關損耗。然而，這會導致電感器上產生高幅值的紋波電流，因而無法在更高的功率等級上使用。高峰值電流使得功率損耗顯著增加，并且需要更大的EMI濾波器。
適用范圍：100W~1000W AC電源
飛兆半導體(Fairchild Semiconductor)推出的臨界導通模式(Boundary-conduction Mode，BCM)交錯式功率因數校正(PFC)控制器FAN9612，專為需要PFC的100W~1000W范圍之AC電源而設計，涵蓋許多目標市場領域，包括消費電子、數字顯示裝置(LCD、PDP、醫療)、照明、臺式電腦、入門級服務器、電信整流器、工業電源系統和太陽能逆變器。這些市場領域的推動力是對于更高效率、更高可靠性、降低總體系統成本和更高水平保護功能的需求。FAN9612的典型應用電路見圖1。
FAN9612采用交錯方式，并在所有工作條件下都保持兩個功率級精確的180°相位差，因此能夠降低導通損耗，尤其是在大電流的應用中，如800W～1000W的電源系統。FAN9612擴大了功率范圍，減小了紋波電流和峰值電流。通過電源軌的交錯排列，FAN9612還可以減小輸入濾波器尺寸，較其他解決方案能減少線路板空間多達10%。良好的熱管理可以降低元器件的溫度。這些特性使采用FAN9612的電源能夠滿足“能源之星”和“電腦節能拯救氣候行動”標準的要求，使電源的轉換效率可以達到96%。
FAN9612工作在兩個并行連接的相差180°的升壓功率系統。與通常用于較高功率水平的連續導通模式(CCM)技術不同，BCM技術提供升壓二極管固有的零電流開關(無反向恢復損耗)，這允許使用較廉價的二極管而不會影響效率。而且，由于紋波電流的減小和高效的開關頻率加倍，因此可以使用更小的輸入和輸出濾波器
FAN9612的特性包括：

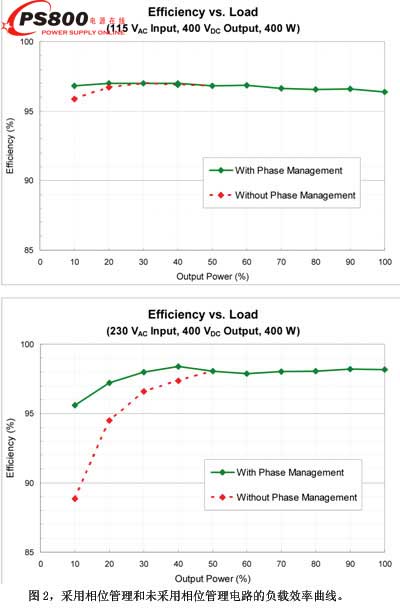

自動切相，在輕負載下僅有一個通道運作，將功耗減至最小；
低啟動電流和低工作電流；
谷底開關(valley switching)技術將MOSFET開啟時的COSS損耗減至最低；
各個通道具有過流和功率限制保護功能；
兩級輸出過壓保護(OVP)；
輸入電壓欠壓和過壓保護；
將重啟定時器頻率減至最小，以避免可聞的噪聲；
最高開關頻率鉗制。
可編程閉環軟啟動，在啟動時出現輸出電壓過沖減至最少。
輸入電壓前饋功能將輸出電壓對比線路電壓的變化減至最小。
