具獨立輸入的雙路 500mA 線性 LDO 穩壓器產生超低噪聲

    凌力爾特公司 (Linear Technology Corporation) 推出雙路低噪聲、低壓差穩壓器 LT3029，該器件具有面向每個通道的獨立輸入和獨立停機控制。在滿負載時，LT3029 以僅為 300mV 的低壓差電壓提供每通道高達 500mA 的連續輸出電流。LT3029 具有 1.8V 至 20V 的寬輸入電壓范圍，提供低至 1.215V 和高達 19.5V 的輸出電壓。該器件在 10Hz 至 100kHz 的寬帶寬上具有僅為 20uVRMS 的超低噪聲，并提供跟蹤/排序功能。其全面的功能集以及每穩壓器 55uA (工作時) 和 <1uA (停機時) 的低靜態電流使該器件非常適用于電池供電型的“保持運作”系統，這類系統除了微處理器內核邏輯電源、跟蹤/排序電源和通用電壓轉換，還需要最佳運行時間。

    LT3029 可采用非常小和低成本的陶瓷輸出電容器工作，從而優化了穩定性和瞬態響應。它用僅 3.3uF 的輸出電容器可穩定，而較舊的線性穩壓器則需要 10uF 至 100uF 的電容器來保持穩定性。無需像其他很多穩壓器常見的那樣增加串聯電阻 (ESR)，這些纖巧的外部電容器就可以使用。內部保護電路包括電池反向、無反向電流從輸出流到輸入、具折返和熱停機的電流限制。如果在兩個通道的任意一個上發生過載或故障情況，熱停機電路都會保護兩個通道。

    LT3029 緊湊型封裝提供的熱阻相當于大得多的普通封裝的熱阻。LT3029EMSE、LT3029IMSE、LT3029EDE 和 LT3029IDE 有現貨供應，采用專有的 16 引線耐熱增強型 MSOP 封裝和 16 引線 4mm x 3mm DFN 封裝，工作結溫為 -40°C 至 +125°C。LT3029HMSE 和 LT3029MPMSE 采用 MSOP 封裝，擴展的工作結溫范圍分別為 -40°C 至 +150°C 和 -55°C 至 +125°C。以 1,000 片為單位批量購買，每片 E、I、H 和 MP 級器件的價格分別為 2.87 美元、3.13 美元、3.47 美元和 7.74 美元。

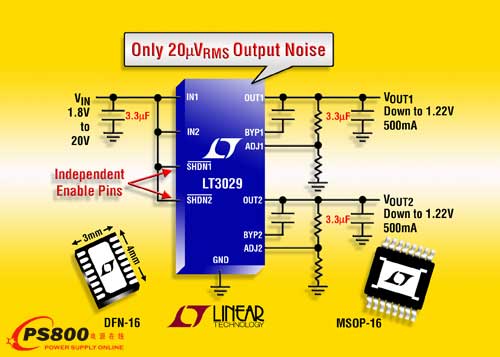

    照片說明： 雙路 500mA 超低噪聲 LDO

    性能概要：LT3029

    · 輸出電流：每通道 500mA

    · 低壓差電壓：300mV

    · 低噪聲：20uVRMS (10Hz 至 100kHz)

    · 低靜態電流：每通道 55uA

    · 寬輸入電壓范圍：1.8V 至 20V

    · 可調輸出電壓：1.215V 至 19.5V

    · 用 3.3uF 最小輸出陶瓷電容器可穩定

    · 低停機電流 <1uA

    · 電池反向保護

    · 無反向電流從輸出流到輸入

    · 熱停機和具折返的電流限制

    耐熱增強型 MSOP-16E 和 4mm x 3mm DFN-16 封裝■
