用于單節鋰離子電池的 I2C 電池電量計提供 1% 的準確度

    日前，凌力爾特公司 (Linear Technology Corporation) 宣布，推出 LTC2941/LTC2942 電池電量計，這些器件具有面向 2.7V 至 5.5V 系統的 I2C 接口。與大多數庫侖計量器通過電流采樣和數字積分來推斷電荷的做法不同，LTC2941/LTC2942 采用一種連續時間模擬積分器來直接測量電荷，從而實現了極小的偏移和增益誤差，并且可得到更優越的總電荷準確度。LTC2941 在室溫時以 1% 的準確度測量流入和流出電池的電荷。LTC2942 也是這樣，同時還含有一個 14 位無延遲增量累加 (No Latency ΔΣTM) ADC，以分別以 1.3% 和 ±5˚C 的準確度測量電池電壓和芯片溫度。

    LTC2941 和 LTC2942 最適合單節鋰離子電池應用，包括蜂窩電話、照相機、MP3 播放器和 GPS 接收器。通過監視一個外部檢測電阻器上的電壓并對這一數據積分來推斷電量，以此測量電池電流。一個雙向模擬積分器適合任一電流極性 (電池充電或放電)，一個可編程預分比例器允許寬的電池容量范圍。電量、電壓 (LTC2942)  和溫度 (LTC2942) 信息都通過一個 I2C/SMBus 兼容的兩線接口傳遞到主系統，該接口還用來配置該電量計。主系統可以為所有測量的參數設定高和低門限，如果在這些門限處發生跳變，那么就利用 SMBus Alert 協議或通過設定一個寄存器標記來發出報警信號。

    LTC2941 和 LTC2942 有商用和工業級版本，分別支持 0°C 至 70°C 和 -40°C 至 85°C 的工作溫度范圍。所有器件都已開始供貨，均采用符合 RoHs 要求的小型 6 引腳 2mm x 3mm DFN 封裝。以 1,000 片為單位批量購買，每片 LTC2941 的價格為 1.30 美元，而每片 LTC2942 的價格為 1.50 美元。

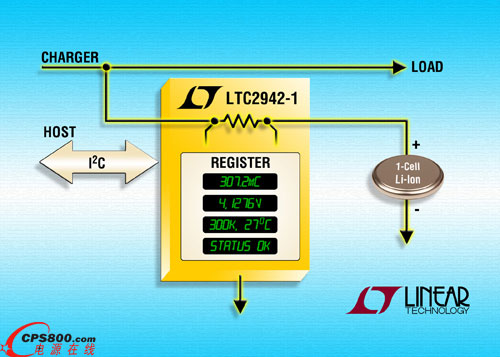

    照片說明： 用于單節鋰離子電池的電量計

    性能概要：LTC2941 和 LTC2942

    · 指示累積的電池充電和放電量

    · 高準確度模擬積分

    · 14 位 ADC 測量電池電壓 (LTC2942)

    · 集成的溫度傳感器 (LTC2942)

    · 高端電流檢測

    · 1% 電量準確度

    · ±50mV 的檢測電壓范圍

    · 2.7V 至 5.5V 的工作電壓范圍

    · SMBus/I2C 接口

    · 靜態電流 <100uA

    · 小型 6 引腳 2mm x 3mm DFN 封裝■
