安森美半導體推出新的時鐘和數據多工器產品

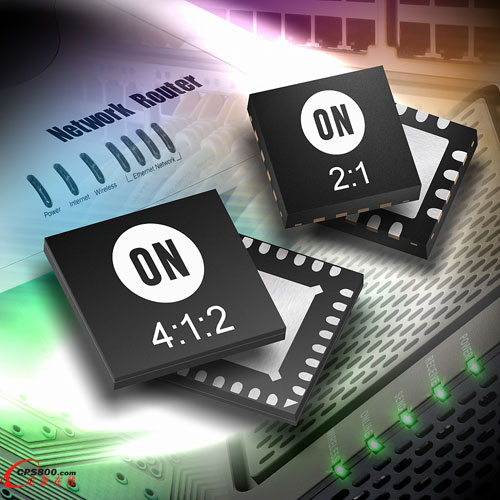

    日前，應用于綠色電子產品的首要高性能、高能效硅方案供應商安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)進一步擴充多工器產品陣容，新推出NB6VQ572M、NB6LQ572、NB7L572、NB6L572M、NB7LQ572、NB6LQ572M、NB7VQ58M和NB7V58M 多工/扇出器件，可在高輸入速率/時鐘頻率下工作。這些新器件均適用于SONET、千兆以太網、光纖通道、背板及其他時鐘/數據分配應用。

    NB6VQ572M和NB6LQ572M高性能差分4:1時鐘/數據輸入多工器帶有1:2電流模式邏輯（CML）時鐘/數據扇出緩沖器，運行電源電壓為1.8 V、2.5 V或3.3 V，工作速率高達6GHz/8 Gbps。新器件具有小于10 ps的數據相關抖動，以及小于0.8 ps RMS的隨機時鐘抖動。

    NB7L572和NB6LQ572高性能差分4:1時鐘/數據輸入多工器具有1:2的低壓正射極耦合邏輯（LVPECL）時鐘/數據扇出緩沖器。該器件的差分INx/Inxb輸入包括內部50 Ω（歐姆）終端電阻，并可接受差分LVPECL、低壓差分信號（LVDS）或CML邏輯電平。同時，這些器件還集成了一對可選引腳，可以從4個差分輸入中選擇其一，并為速率高達7 GHz/10 Gbps的時鐘或數據產生兩個相同的LVPECL輸出備份。NB6L572M和NB6LQ572M補充了該產品陣容。前者擁有1:2的CML時鐘/數據扇出緩沖器，運行速率高達6 GHz/8 Gbps；后者支持相同的速度，但每一個輸入對都集成了一個固定均衡器接收器，以提高通過FR4 PCB背板或電纜互連傳輸?shù)慕导?jí)信號。

    NB7VQ58M高性能差分2:1時鐘/數據多工器也有一個可選的均衡器接收器。當與運行速率高達10.7 Gbps的數據路徑串聯時，它可以補償降級信號，創造一個更加開放的眼圖，實現標準FR4上的更高數據速率。NB7V58M 2:1時鐘/數據多工器的差分輸入集成了內部50 Ω終端電阻，通過VT引腳進入。這個特性讓器件可接受LVPECL、CML和LVDS邏輯電平標準。NB7V58M的時鐘/數據抖動最小，并可在7 GHz/10.7 Gbps的速率下工作。每個器件的工作溫度范圍均為-40 ⁰C至 +85 ⁰C。

    安森美半導體時鐘和數據管理產品總監Prescott Sakai 表示：“工程師期望實現更高的時鐘速度和數據速率，但又須確保無損信號完整性。這些新的時序器件支持現代系統設計需要的高速數據速率，同時保持低抖動，并補償信號損失。”

    封裝及價格

    NB6VQ572M、NB6LQ572、NB7L572、NB6L572M、NB7LQ572和NB6LQ572M均采用5 mm x 5 mm QFN-32封裝。NB7VQ58M和NB7V58M采用扁平3 mm x 3 mm QFN-16封裝。這些器件每1,000片批量的價格為6.5美元。
