凌力爾特推出電流模式、固定頻率升壓型DC/DC轉換器LT3581

    日前，凌力爾特公司 (Linear Technology Corporation) 宣布推出電流模式、固定頻率升壓型 DC/DC 轉換器 LT3581，該器件具集成的故障保護功能，用于在輸出短路、輸入/輸出過壓和過熱情況下提供保護。LT3581 采用兩個集成的 42V 開關 (一個 1.9A 的主開關和一個 1.4A 的從屬開關)，這兩個開關可以連到一起，以實現 3.3A 的總電流限制。LT3581 在 2.5V 至 22V 的輸入電壓范圍內工作，具 40V 瞬態保護，從而非常適用于采用單節鋰離子電池、汽車輸入等輸入電源的應用。LT3581 適用于很多局部電源設計，因為它可以配置為升壓型、SEPIC 或負輸出轉換器。4mm x 3mm DFN 封裝 (或 MSOP-16E) 結合纖巧的外部組件，可確保非常緊湊的占板面積，同時最大限度地降低了解決方案成本。

    LT3581 的低 VCESAT 開關 (在 2.75A 時連到一起為 0.25V) 提供高達 88% 的效率。在兩個開關連到一起并用 5V 輸入時，LT3581 可以在 12V 時提供高達 830mA 電流，或在 -12V 時提供 625mA。就高壓輸出而言，LT3581 的從屬開關可實現大功率充電泵拓撲，這種拓撲效率非常高，而且僅需要極少的外部組件。LT3581 的開關頻率可以通過單個電阻器設定，或同步至一個 200kHz 至 2.5MHz 的外部時鐘，從而最大限度地減小了外部組件尺寸，并避開了“噪聲關鍵”頻段。欠壓閉鎖 (UVLO) 是用戶可調的，以實現最佳系統性能。可用單個反饋電阻器設定輸出電壓，從而最大限度地減少外部組件。其它特點包括外部同步能力和結溫監視。

    LT3581EDE 已供貨，采用 4mm x 3mm DFN-14 封裝，以 1,000 片為單位批量購買，每片價格為 2.45 美元。LT3581EMSE 也已供貨，采用耐熱增強型 MSOP-16 封裝，千片批購價為每片 2.55 美元。工業溫度 (-40°C 至 125°C) 版本 LT3581IDE 和 LT3581IMSE 也有現貨供應，千片批購價分別為 2.72 美元和 2.83 美元。

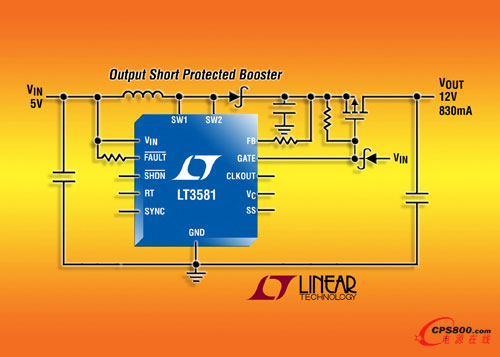

    照片說明： 3.3A、42V 升壓型、負輸出或 SEPIC DC/DC 轉換器

    性能概要：LT3581

    · 3.3A、42V 組合的電源開關

    · 主/從屬 (1.9A/1.4) 開關設計

    · 輸出短路保護

    · 寬輸入范圍：在 2.5V 至 22V 的范圍內工作，最高瞬態值為 40V

    · 開關頻率高達 2.5MHz

    · 可非常容易地配置為升壓型、SEPIC、負輸出或反激式轉換器

    · 用戶可配置的欠壓閉鎖

    · 低 VCEAST 開關：在 2.75A 時為 250mV (典型值)

    · 可同步至外部時鐘

    · 可同步至其它開關穩壓器

    · 高增益 SHDN 引腳可接受慢速變化的輸入信號

    · 14 引腳 4mm x 3mm DFN 和 16 引線 MSE 封裝■
