凌力爾特推出高效率、4MHz 同步降壓型穩壓器 LTC3615

    凌力爾特公司 (Linear Technology Corporation) 推出高效率、4MHz 同步降壓型穩壓器 LTC3615，該器件采用恒定頻率、電流模式架構。低阻抗內部開關使 LTC3615 能夠從每個通道提供高達 3A 的連續輸出電流，同時其低壓差工作提供范圍為 0.6V 至僅比 VIN 低數 mV 的輸出電壓。LTC3615 在 2.25V 至 5.5V 的輸入電壓范圍內工作，從而非常適用于單節鋰離子應用以及 3.3V 和 5V 中間總線系統。其開關頻率從 400kHz 至 4MHz 是用戶可編程的，從而允許使用纖巧、低成本電容器和電感器。其快速開關能力結合非常小的 4mm x 4mm QFN-24 或耐熱增強型 TSSOP-24 封裝，為需要雙通道輸出高達 3A 的應用提供一個占板面積非常緊湊的解決方案。

    LTC3615 采用 RDS(ON) 僅為 55mΩ 和 75mΩ 的內部開關，提供高達 94% 的效率。突發模式(Burst Mode®)工作將無負載靜態電流降至僅為 130uA，從而在電池供電應用中最大限度地提高了輕負載效率和運行時間。一個可調的突發模式箝位使設計師能夠優化輕負載效率。就需要盡可能最低噪聲的應用而言，LTC3615 可配置為以脈沖跳躍或強制連續模式運行，從而降低了噪聲和潛在的 RF 干擾�？删幊涕_關轉換率進一步減輕了對潛在噪聲的擔憂。兩個通道之間可選的 0◦、90◦ 或 180◦ 相移最大限度地降低了輸入電流紋波以及輸出電壓紋波。LTC3615 為跟蹤功能以及 DDR 存儲器模式提供輸入，器件在這模式可提供∕吸收 ±1.5A 電流。其它特點包括可選有源電壓定位 (AVP)、一個電源良好 (Power Good) 電壓監視器、外部同步功能和熱保護。

    LTC3615EUF 采用 4mm x 4mm QFN-24 封裝，而 LTC3615EFE 采用具裸露焊盤的 TSSOP-24E 封裝。以 1,000 片為單位批量購買，每種器件的價格分別為 3.95 美元和 4.10 美元。工業級版本 LTC3615IUF 和 LTC3615IFE 在 -40°C 至 125°C 的工作結溫范圍內保證滿足性能規格要求，千片批購價分別為每片 4.65 美元和 4.82 美元。

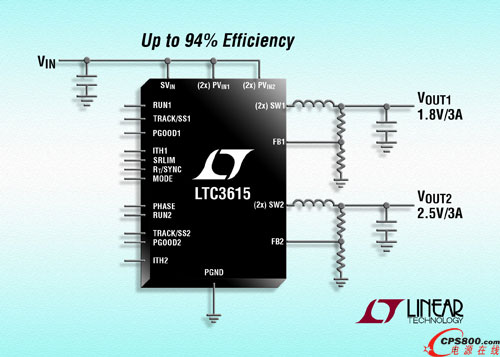

    照片說明： 雙通道 3A、4MHz 單片同步降壓型穩壓器

    性能概要：LTC3615

    · 高效率：高達 94%

    · 具 2 x 3A 輸出電流能力的雙通道輸出

    · DDR 存儲器模式 IOUT = ±1.5A

    · 低輸出紋波突發模式工作：IQ = 130μA

    · 2.25V 至 5.5V 輸入電壓范圍

    · 低壓差工作：100% 占空比

    · 輸出電壓低至 0.6V

    · 1.33% 輸出電壓準確度

    · 在開關引腳提供可編程轉換率

    · 停機電流 ≤1uA

    · 可調開關頻率高達 4MHz

    · 內部或外部補償

    · 可選脈沖跳躍/強制連續/具可調突發箝位的突發模式工作

    · 可選具內部補償的有源電壓定位

    · 通道間可選 0° / 90° / 180° 相移

    · 固定內部和可編程外部軟啟動

    · 準確的啟動跟蹤功能

    · 采用耐熱增強型 4mm x 4mm QFN-24 和 TSSOP-24 封裝■
