高靈敏、低功耗，Silicon Labs紅外接近感應系列產品介紹

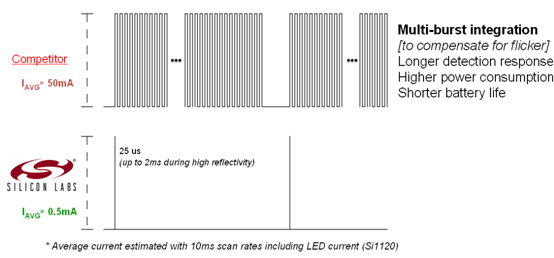

圖6 Silicon Labs與競爭對手LED工作方式的對比

    2.高靈敏度

    所有的 LED 都有一個特定的視角，一個窄視角LED 意味著發出的能量更加集中，比寬視角LED 照射的更遠。這意味著使用窄視角IR LED 將在窄檢測區域中形成更遠的檢測范圍，如圖7所示。

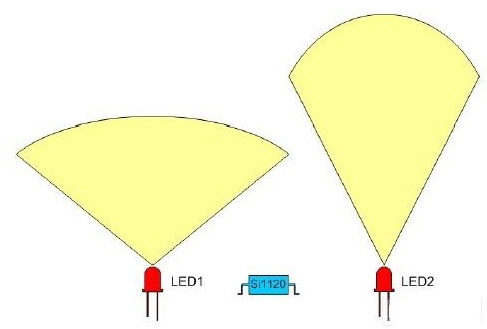

圖7 窄視角和寬視角IR LED 的差異

    Si1102/20紅外接近傳感器能探測到的接近范圍可達50cm，如果選擇一個合適窄角的透鏡和一個紅外線濾波器配合使用，讓紅外線LED的發射半角足夠小而使發射光束充分匯聚或者發射功率足夠大時，接近范圍可擴大到1m。那么此應用不僅僅只局限于手機等手持電子產品，更可廣泛用于一些安全探測設備或大屏幕的儀器設備上。

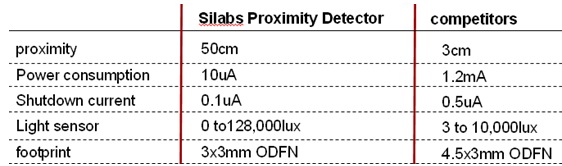

    下面是關于Silicon Labs 的紅外接近傳感器與競爭對手在一些性能上的對比：

    三、Silicon Labs就Si1102和Si1120推出的兩款DEMO板

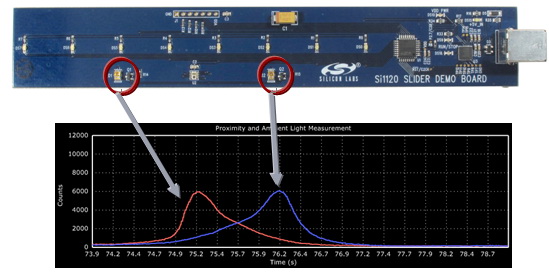

    Si1120 紅外接近傳感器演示板，這款USB供電的開發板由一顆做主控的超低功耗的Silicon Labs C8051F930 MCU， 結合一顆Si1120傳感器，兩個紅外LEDS和8顆發光LED燈組成。當有接近的物體從左到右劃過或者從右到左劃過時，從8個LED燈上可以體現發光跟蹤和二維方向的動態檢測功能。同時此演示板還可在QuickSense Studio 開發環境下通過一個強大的性能分析工具實現對這種獨特的開發板進行實時的反射監控（如圖8）。

圖8

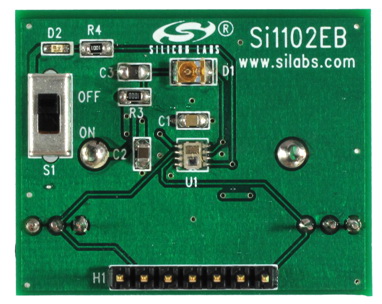

    Si1102迷你型接近傳感器演示板，如圖9所示，該演示板帶有一個Si1102 紅外接近傳感器，可以提供一個簡單的紅外接近演示。通過設定Si1102的輸出閥值控制一個紅外二極管的發送，當感應到物體的靠近時，點亮發光二極管以測試設備的高靈敏度和檢測范圍。

圖9

    Silicon Labs 推出的Si1120和Si1102等紅外接近感應系列產品可廣泛應用于各種消費類電子產品，例如，手機、復印件、掃描儀以及衛生產品等等。。。。。。，同時在也可廣泛應用于如觸空面板、機器保險裝置、安全系統、自動提款機等工業領域�！�
