德國acam公司時間數字轉換技術及應用

——劉宗德  應用工程師, 世強電訊

    背景

    時間是我們熟悉的最基本的物理尺度，越來越多的領域以高精度的時間測量為基礎。這些領域包括工業、汽車、醫學和科研所要求的時間測量分辨率通常小于1ns，在很多甚至只有幾個皮秒，他們往往要求具有高精度、小體積、低成本和商業化等綜合因素的經濟型解決方案。

    一個標準計數器如果要達到幾個皮秒的分辨率，則需要幾百GHz的頻率時鐘，這對于一個普通的系統來說，幾乎是不可能的！成立于德國的acam公司，則以另一種方式，開發出基于皮秒級時間間隔測量的集成電路和系統解決方案----TDC（Timer Digital Converter），即時間數字轉換器。這些芯片把時間間隔直接轉化為高精度的數字值。它與位于前端傳感器和數字處理器之間的數模轉換器非常相似。但是 TDC 僅指高精度的時間測量工具。通常 TDC 是用在分辨率小于1ns 的轉換器上的。

    TDC原理

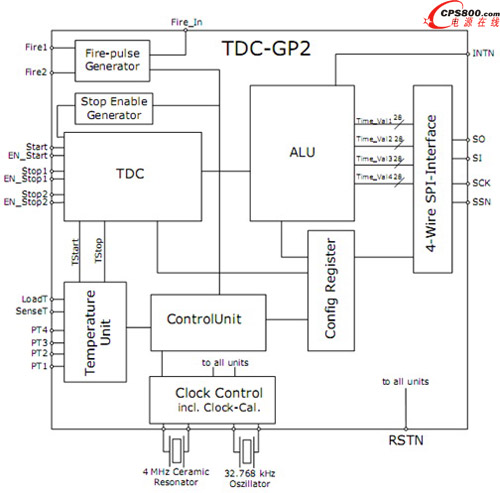

    TDC是ACAM核心的超高精度的時間間隔測量產品，全數字化集成電路，采用標準CMOS工藝制造，對溫度和電壓的變化采用補償方式，以便能同時滿足高精度、高測量刷新率、低功耗和小體積等方面的要求。具體來講，TDC是以信號通過內部門電路的傳播延遲來進行高精度時間間隔測量的，如下圖1顯示了這種測量絕對間隔時間TDC的主要框架。芯片上的智能電路結構、冗余電路和特殊的布線方法使得芯片可以精確地記下信號通過門電路的個數，并且能保證每個門電路的延遲時間嚴格一致。芯片能獲得的最高測量精度由信號通過芯片內部門電路的最短傳播延遲時間tpd決定。

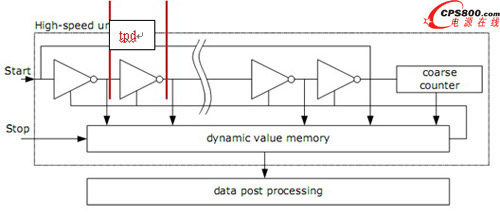

圖1：TDC 核心測量單元

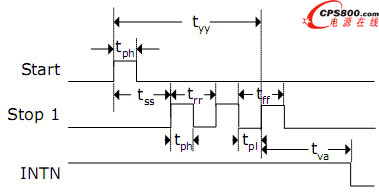

    測量單元由 START 信號觸發，接收到 STOP 信號停止。通過START和STOP之間通過的門電路的個數來獲得START和STOP信號之間的時間間隔。如上圖由START通過環形振蕩器到達的位置和coarse counter的計數值即計算出 START 信號和 STOP 信號之間時間間隔，測量范圍可達 20 位。下圖2中tss即為測量的時間間隔。

圖2

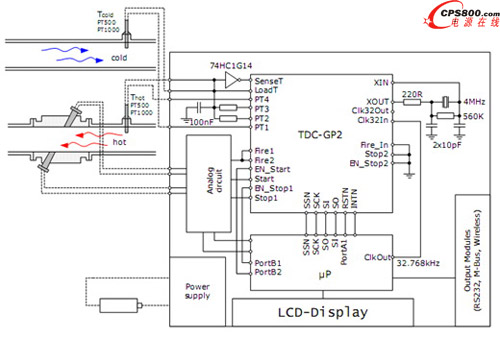

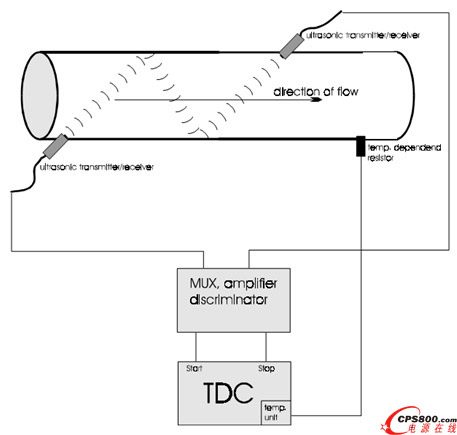

    與模擬測量方法如AD方式相比，TDC主要優勢在于高測量刷新率，優秀的測量分辨率和極低功耗，以及可用性、靈活性、可用電路的高集成性等等，是一種使很多用戶都能方便使用的芯片。
