如今，電機驅動器在工業、公共交通和車輛應用中扮演著不同的角色。從機床、水泵到電梯和叉車設備。一方面，這導致了高度專業化變頻器的發展；然而，另一方面，為了節約成本，標準化也越來越重要。覆蓋不同的應用需求的一種可能的方式是通過相關軟件的參數化創建一個通用的硬件平臺。此外，變頻器制造商通常希望能夠單一硬件平臺覆蓋各種功率等級，并且另外附帶可擴展的組件。
在近60年來，賽米控在為變頻器開發電力電子組件的時候一直把變頻器制造商的需求考慮在內。得益于平臺戰略 - 即針對不同的應用和功率等級使用相同的或可縮放的模塊 – 可配置變頻器滿足不同的需求。

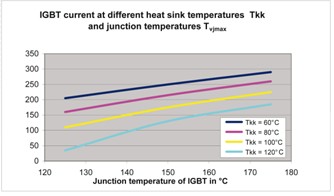

電機驅動系統不得不在成本效益和尺寸優化方面滿足要求。全球所有投入使用的電機中只有約10％使用了電力電子控制系統。變頻器控制的電機比非控制電機少用了多達30％的電能。事實上，電機變頻器在減少二氧化碳排放和提高能源效率方面潛力巨大。然而，為了在一個傳動系統中實現最高效率，需要控制、冷卻和硅片選擇的理想組合。這可以通過使用優化的開關拓?fù)浣Y(jié)構、諧振逆變器和更高的開關頻率來實現，從而帶來更小的電感，因此降低成本和體積。日益增長的動態網絡需要更優質的變頻器輸出信號，并且同時要滿足日益增長的EMC（電磁兼容性）要求。標準和審批法規正變得越來越復雜，同時縮短開發時間的壓力正在增大。滿足這些截然相反要求的最好方法是使用模塊平臺概念，可通過調整用于不同的功率等級。
平臺戰略提升了效率
這些模塊平臺的例子有MiniSKiiP和SEMIX IGBT系列。MiniSKiiP有四種不同的外殼尺子，功率范圍為1-37kW。每種外殼尺寸最多有3種不同電流等級，意味著一個PCB布局可以涵蓋一個變頻器平臺的不同功率等級。

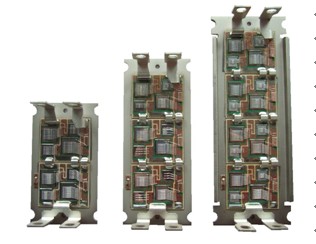

圖1：MiniSKiiP IGBT系列模塊的外殼尺寸和功率等級，功率范圍為1kW-37kW
表1： 6組件IGBT模塊的電流等級和相應變頻器的功率等級
|
Module type |
MiniSKiiP2 |
MiniSKiiP2 |
MiniSKiiP2 |
|
Nominal current rating |
35A |
50A |
75A |
|
Typ.inverter power |
7.5kW |
11kW |
15kW |
可調整性不僅對模塊外殼大小是必須的，事實上，它必須延續到封裝技術的選擇以及連接元件的布局。例如在MiniSKiiP中，電源和柵極端子位于驅動板上一個對整個電路都有意義的位置。這意味著該布局可以很容易地被調整用于更大的功率等級。這使得變頻器開發效率得以提高。
在SEMiX-IGBT模塊中，調整是通過改變模塊的長度。因此，可使用相同直流環節設計和逆變器設計。這對于15-200kW的中等功率變頻器來說非常有用，那里比低功率范圍的面積更小。
在所有四個模塊尺寸中，電源和柵極端子的位置是可以進行調整的。模塊長度取決于功率等級。這種可調整性延續到內部模塊的設計。在 SEMIX模塊中，根據功率等級，可并聯多達4個DCB基板，每個基板帶一個完整的半橋拓?fù)浣Y(jié)構。這樣就可以在模塊生產中生產大量相同的部件，從而帶來一致的生產質量。在模塊應用中，這意味著各個模塊有一致的開關行為，因?yàn)榘霕虿季质且恢虏⑶矣邢嗤恼髀窂健?/div>
