凌力爾特推出LTC3765和LTC3766 同步正向轉換器芯片組

    日前，凌力爾特公司推出 LTC3765 和 LTC3766 同步正向轉換器芯片組，該芯片組具備有源箝位復位和 Direct Flux LimitTM，可確保在任何情況下電源變壓器都不會飽和。LTC3765 是一款主端智能控制器，當與 LTC3766 配合使用時，可構成一個堅固和簡單的自啟動隔離式電源。在啟動后，LTC3765 通過小型脈沖變壓器從 LTC3766 副端控制器接收時鐘信號并對電源施加偏置。副端控制將控制中心置于負載附近，從而確保了輸出電壓和電流的可靠控制，同時提供了極快的瞬態響應，并免除了增設一個光耦合器的需要。

    在傳統的有源箝位正向轉換器，一旦輸出負載或輸入電壓發生大的變化，就會發生電源變壓器飽和，從而導致轉換器失效。Direct Flux Limit 可于任何情況下杜絕變壓器飽和現象的發生，在保持卓越的瞬態響應性能的同時又可提高整體轉換器的穩定性，明顯優于其他同類解決方案。這種類型的正向轉換器設計非常適用于 12V、24V 和 48V 標稱輸入電壓，而這類輸入電壓常見于電信、數據通信和工業應用。

    LTC3765 / LTC3766 包含用于實現一種有源箝位變壓器復位法的控制電路，與傳統的箝位繞組或諧振復位法相比，其可實現較高的效率 (高達 96%) 及功率密度。用于主開關、有源箝位開關及同步開關的大電流柵極驅動器具有可調延遲，以實現最高的效率。其他特點包括快速和準確的平均電流限制、可調的固定頻率操作 (75kHz 至 500kHz)、至預偏置負載的干凈啟動、適合高功率設計的多相操作、過熱保護及真正的遠端輸出電壓采樣。

    LTC3765 使用耐熱增強型 MSOP-16 封裝，千片批購價為每片 1.55 美元。LTC3766 使用 4mm x 5mm QFN-28 和 SSOP-28 封裝，千片批購價為每片 2.6 美元。

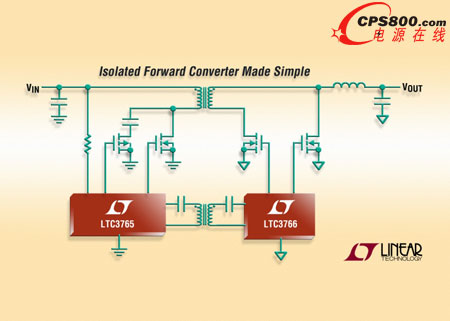

    照片說明：隔離式同步正向轉換器

    性能概要：LTC3765 / LTC3766

    · Direct Flux Limit 確保變壓器不發生飽和

    · 具延遲調節能力的有源箝位驅動

    · 同步整流

    · 快速和精準的平均電流限制

    · 至預偏置負載的干凈啟動

    · 多相操作簡化高電源設計

    · 副端控制器以實現快速瞬態響應

    · 真正的遠程輸出電壓感應

    · 75kHz 至 500kHz 的工作頻率<
