凌力爾特推出雙通道單片式同步降壓型開關穩壓器LTC3618

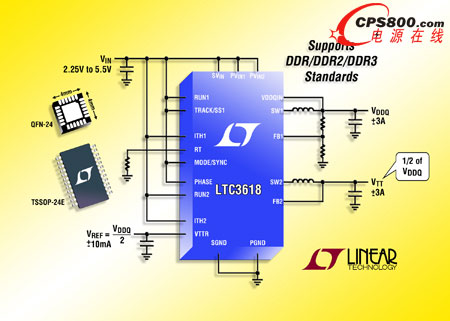

    日前，凌力爾特公司推出一款高效率、雙通道、單片式、同步降壓型開關穩壓器 LTC3618，該器件能夠為 DDR / DDR2 / DDR3 及未來需要供應和吸收電流的標準存儲器應用產生電源電壓和總線終端電壓。第一個降壓型穩壓器的輸出提供了一個高準確度的 VDDQ 電源，該電源能輸送 ±3A 輸出。一個內部電阻分壓器負責將 VTT DDR 終端電源和 VTTR 基準電壓設定為等于施加至 VDDQIN 輸入端之電壓的一半，并在 VTT 和 VTTR 上分別提供了 ±3A (供應 / 吸收) 和 ±10mA 的輸出電流能力。VTT 輸出可在低至 0.5V 的電壓條件下運作，以支持所有 DDR 標準。

    LTC3618 在 2.25V 至 5.5V 的輸入電壓范圍內工作，且允許高達 4MHz 的開關頻率，從而允許使用非常小的外部組件。這就可構成 一個小型和占板面積緊湊的解決方案，而這特別適合要求 ±3A 或更低電流的 DDR 應用。內部頂端和低端同步電源開關分別具有僅為 75mΩ 和 55mΩ 的 RDS(ON)。這使 LTC3618 能實現高達 94% 的效率，從而無需外部箝位二極管，同時最大限度地減少了外部組件數量和電路板空間，而所產生的熱量可遠遠低于線性穩壓器解決方案。<
