數據中心的熱處理技術之冷通道封閉（冷池）

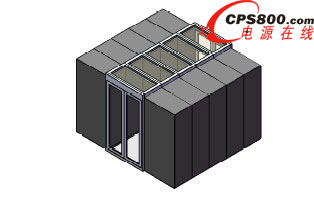

    整個機房采用機房專用的精密空調，全部采用下送風的送風方式，地板下架高500mm，上面鋪設防靜電地板，邊沿采用密封處理。所有機柜的擺放方式為“面對面、背靠背”擺放方式。在機柜前端鋪設可調節進風量的開孔地板，可根據設備的散熱量來隨時調節風量。機柜面對面擺設根據容量的不同，間距不同，中密度區域（5kw/機柜）兩排機柜間隔1.2m，高密度區域（12kw/機柜）兩排機柜間隔2.4m。對高密度與中密度區域頂部架設頂板，兩側安裝封閉門，封閉整個冷卻區域，以此來達到精確制冷的目的。

    對整個送風區域進行封閉處理（冷通道封閉），可以有效地使地板下送出的冷風全部用于設備散熱，而大幅減少或避免風量和冷量的損耗，而最終大幅提高制冷的效率。從整個機房的氣流組織來看，有效地避免了傳統機房中冷熱空氣混合，冷空氣短路，以及遠端機柜由于壓降的問題，而導致的機柜頂端設備無足夠冷量用于散熱，而最終產生的局部熱點問題。而對于冷通道封閉的方案，其中最重要的一點，也是一直以來阻礙此方案大規模推廣的首要問題就是消防的問題。由于數據中心里運行的都是IT設備，所以通常的消防會采用氣體滅火。由于封閉了冷通道，一旦冷通道內設備起火，消防氣體無法在規定時間內到達封閉區域內，勢必會造成更大的損失。有鑒于此，通常在做冷通道封閉時，只做部分的封閉，如在整個封閉的頂板中，有30%的區域敞開，或者不安裝通道門，一旦發生火災，消防系統起動后，可以從這些敞開區域進入機柜，達到滅火的目的。但是，這種做法由于沒有完全封閉，對封閉區域內散熱的效果有限，對于一些高功率的機柜與設備還是不能滿足其散熱的需求。

    本案中，為更好的解決這個問題，我們?cè)O(shè)計了與消防系統聯合動作的方式來解決消防的問題。關鍵點在于，將冷通道的頂部設計成翻板的方式，正常狀態下，翻板由通電的磁鐵吸合，頂部密封不透空氣。當一旦發生火警，在消防系統啟動之前，先將翻板的電磁鐵斷電，翻板由于重力的作用迅速打開，此時，消防系統啟動，滅火氣體由翻板處進入封閉空間內，達到滅火的目的。此種方案設計也得到的用戶的好評。

    采用冷通道封閉的方案是近年來在大型的數據中心，尤其是中高密度的數據中心多為采用的一種冷卻方法。此方案有效的解決了高密度機柜的冷卻問題，降低了由于設備過熱造成的宕機的風險，消防聯動的設計，也解決了消防風險的問題。通過實踐證明，冷通道封閉（冷池）方案適合在大型的，高密度的數據中心中進行推廣！<
