Acrel-6000電氣火災監控系統在蘇州北環輔路隧道的應用
徐霜
安科瑞電氣股份有限公司 上海嘉定
摘要：本文簡述了電氣火災監控系統的組成原理，分析了電氣火災監控系統在應用中的設計依據和相關規范。最后通過安科瑞剩余電流式電氣火災監控系統在蘇州北環輔路隧道項目的實例介紹，闡述了電氣火災監控系統功能的實現及其重要意義。
0 概述
蘇州北環隧道位于蘇州火車站南廣場，該項目全長928.75米，其中隧道全長725米，工程造價約為1.8億元。本項目監控范圍為一個地下室變電所。
蘇州印刷廠研發大樓現場有剩余電流式儀表159只ARCM100-Z，安裝于樓層配電箱中。現場儀表采用總線方式接至消控中心的Acrel-6000琴臺式電氣火災監控系統。
1 參考標準
近年來，國家為了加大電氣火災監控防范的力度，相繼制訂或修改了一批相關標準規范，加強對電氣火災的預防。主要有：
1．是GB50045-95(2005版)《高層民用建筑設計防火規范》，其中在條文9.5.1里規定:高層建筑內火災危險性大、人員密集等場所宜設置漏電火災報警系統。
2．是GB50016-2006《建筑設計防火規范》，在條文11.2.7里規定:下列場所宜設置剩余電流動作電氣火災監控系統。這些場所包括各種類型的影劇院、館所、倉庫、住宅小區、醫院、商店、學校等等。
3．國家標準《建筑電氣火災預防要求和檢測方法》有關條文也明確要求“應在電源進線端設置自動切斷源或報警的剩余電流動作保護器”。
4．電氣火災監控系統的產品應滿足:GB14287.1-2005《電氣火災監控設備》、 GB14287.2-2005《剩余電流式電氣火災監控探測器》、GB14287.3-2005《測溫式電氣火災監控探測器》
5．電氣火災監控系統的安裝和運行應滿足GB13955-2005《剩余電流動作保護裝置安裝和運行》
6．電氣火災監控系統的供電應滿足GB50052《供配電系統設計規范》的要求
7．電氣火災監控系統的設計應滿足《電氣火災監控系統的設計方法》的要求(暫行規定)
2 系統組成
蘇州北環輔路隧道電氣火災項目由電氣火災監測后臺，電氣火災探測器以及漏電流互感器組成。
本項目通訊總線共接入八條通訊總線，分別貫穿配電所各配電出線中，就近接在相應的總線中。總線在個配電箱手拉手串接后，接入琴臺式后臺，組成電氣火災系統的大動脈。抽屜柜中漏電流互感器通過電流線接入漏電探測器，漏電探測器實時顯示漏電情況。以上所述組成一套信號穩定，精度可靠的電氣火災監測系統。本系統組網共分為三層：
1）站控管理層
站控管理層針對電氣火災監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如操作臺、UPS電源等組成。監測系統軟件對現場各類數據信息計算、分析、處理，并以圖形、數顯、聲音、指示燈等方式反應現場運情況。
監控主機：用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。
UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行。
后臺監控設備設置在地下室消控室中。
2）網絡通訊層
通訊介質：系統主要采用屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。
3）現場設備層
現場設備層是數據采集終端，主要為ARCM100-Z系列剩余式電氣火災監控探測器。

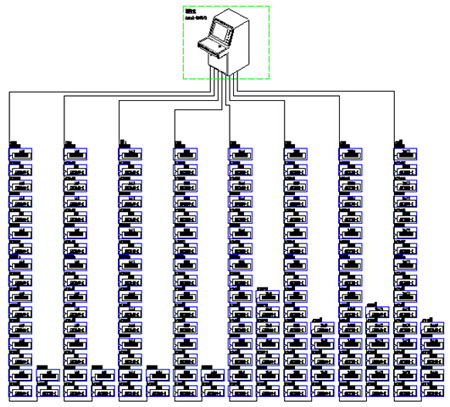

系統結構拓撲圖如下：
3 電氣火災設備
3.1主要設備參數：
a電源
① 額定工作電壓AC220V（-15% ～ +10%）
② 備用電源：主電源欠壓或停電時，維持監控設備工作時間 ≥30分鐘
b工作制
24小時工作制
c通訊方式
RS485總線通訊，Modbus-RTU通信協議，傳輸距離1km，可通過中繼器延長通訊傳輸距離。
d監控容量
① 監控設備最高可監控1024個監控單元（探測器）。
② 可配接ARCM系列監控探測器。
e監控報警項目
① 剩余電流故障（漏電）：故障單元屬性（部位、類型）
② 溫度報警（超溫）： 故障單元屬性（部位、類型）
③ 電流故障（過流）： 故障單元屬性（部位、類型）
監控報警響應時間： ≤30s
監控報警聲壓級（A計權）：≥70db／1m
監控報警光顯示：紅色LED指示燈
監控報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動
f故障報警項目
