SBW5B-HD照明穩壓器在核電廠應用中大顯身手

    照明是核電廠安全生產的重要組成部分，高效的照明系統對于核電廠提高生產效率，改善工作環境，降低照明成本，提高經濟效益有著重大意義。目前，照明穩壓器廣泛應用于核電廠的照明控制系統，它具備穩定和調節照明電壓的功能。核電廠在設計、運行等方面需嚴格遵守一系列安全規范，而核電廠的照明系統，同樣應遵循相關安全規范。目前市場上的照明穩壓器，調壓電路大多是機械碳刷形式的，這種在主電路上采用移動部件的結構，顯然不能滿足核電廠對于電氣設備防震安全方面的要求。

    基于上述情況，上海潘登新電源公司研發生產了核電廠專用的SBW5B-HD無觸點照明穩壓器。該產品采用無觸點調壓技術，調壓器件為可控硅模塊（見圖2），整機無機械、無碳刷、無噪聲；無觸點調壓過程中，不會產生電弧火花；對電網電壓的波動，響應速度極快，為毫秒級；調壓過程中無波形畸變，無斷電現象。無觸點調壓可靠性高，故障率少，其MTBF達十萬小時以上，經久耐用，長期免維護。無觸點調壓是利用晶閘管作為電壓調節換檔開關，晶閘管模塊不是工作在移相調壓狀態，而是工作在開關狀態，因而不會產生任何諧波。

    “無觸點調壓”與“碳刷式調壓”的比較

    碳刷式調壓，是通過控制接觸式調壓器TT上的伺服電動機M，經減速機構減速并由鏈條驅動碳刷，在接觸式調壓器TT表面往復滑動，調節TT的輸出電壓，來改變補償變壓器TB的補償電壓△U的大小和極性，達到穩定輸出電壓的目的。

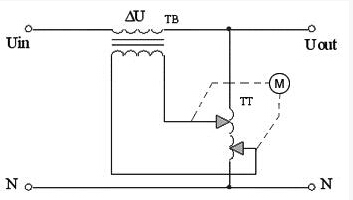

圖1. 碳刷式調壓電路圖

    無觸點調壓，是通過控制雙向可控硅S1～S8的通斷，來切換調壓變壓器TT的抽頭，從而改變補償變壓器TB的補償電壓△U的大小和極性，達到穩定輸出電壓的目的。

圖2. 無觸點調壓電路圖

    SBW5B-HD無觸點照明穩壓器的工作原理

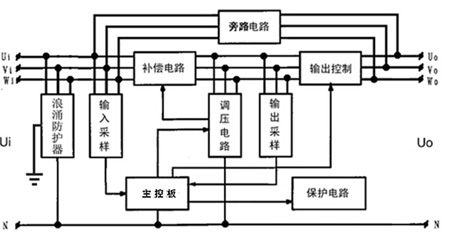

    SBW5B-HD無觸點照明穩壓器主要由補償電路、調壓電路、主控板、輸入采樣電路、輸出采樣電路、輸出控制電路、保護電路、旁路電路，以及浪涌防護器等單元組成。
