東芝推出五款新型MOSFET柵極驅動IC，助力移動電子設備小型化

　　中國上海，2022年6月7日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，在其TCK42xG系列MOSFET柵極驅動IC產品中新增五款適用于可穿戴設備等移動電子設備的產品。該系列的新產品配備了過電壓鎖定功能，能根據輸入電壓控制外部MOSFET的柵極電壓。

　　

　　新產品具體包括：用于24V電源線的“TCK420G”；用于12V電源線的“TCK422G”和“TCK423G”；用于9V電源線的“TCK424G”；以及用于5V電源線的“TCK425G”。與已經推出的用于20V電源線的“TCK421G”共同構成完整的產品線。

　　在新推出這五款產品后，TCK42xG系列現在允許用戶從10V和5.6V這兩種類型的柵源電壓中進行選擇，這覆蓋了更多規格的MOSFET。憑借輸入過電壓鎖定功能的多種檢測電壓，該產品能用于5V至24V的電源線路。如果與外部背對背MOSFET結合使用，它們也適用于配置具有反向電流阻斷功能的負載開關電路（圖1）或電源多路復用器電路（圖2）。除此之外，其內置的電荷泵電路支持從2.7V至28V的寬輸入電壓范圍，因此經過間歇操作，可在外部背對背MOSFET的柵極和源極之間提供穩定的電壓---這種方式允許大電流的切換。

　　TCK42xG采用WCSP6G[1]封裝，是業內最小的[2]封裝類型之一，助力可穿戴設備、智能手機等小型設備實現高密度貼裝，從而縮小它們的尺寸。

　　此外，東芝還開發出電源多路復用器電路參考設計，這是一種利用TCK42xG的功能的電源多路復用器參考設計示例。該設計示例于今日在東芝網站上發布。

　　

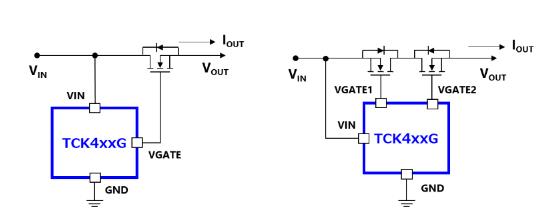

　　圖1：負載開關電路（單高邊、背對背）

　　

　　圖2：電源多路復用器電路

　　

　　圖3：電源多路復用器電路板

　　應用：

　　-可穿戴設備

　　-智能手機

　　-筆記本電腦、平板電腦

　　-存儲設備等

　　特性：

　　-內置電荷泵電路，柵極-源極電壓設置（5.6V、10V）取決于輸入電壓

　　-過電壓鎖定支持5V至24V

　　-低輸入關斷電流：IQ(OFF)＝0.5μA（最大值）VIN＝5V

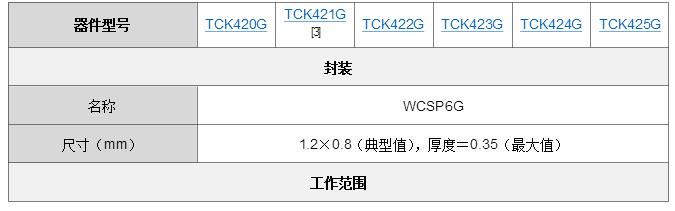

　　主要規格：

　　（除非另有說明，Ta＝25℃）

　　注：

　　[1]1.2mm×0.8mm芯片級封裝

　　[2]在MOSFET柵極驅動IC中，截至2022年6月的東芝調研。

　　[3]已經發布的產品
