AFPM100/B消防設備電源監控系統在無錫SK海力士W17危險品倉庫項目的應用

徐霜

安科瑞電氣股份有限公司 上海嘉定

    摘要：本文簡述了消防設備電源監控系統的組成原理，分析了消防設備電源監控系統在應用中的設計依據和相關規范。通過安科瑞消防設備電源監控系統在無錫SK海力士W17危險品倉庫項目的實例介紹，闡述了消防設備電源監控系統功能的實現及其重要意義。

    0 項目概述

    無錫SK海力士位于江蘇無錫新區出口加工區，為獨資建造的世界一流的存貯器制造企業。本項目設計范圍為W17危險品倉庫消防負荷雙電源回路，共1臺雙電源配電箱。本項目在消防負荷配電箱內安裝雙電源電壓信號傳感器，消防設備電源狀態監控器設置于倉庫消防控制室內，系統采用總線形式組網。本項目后臺圖形顯示裝置設置于消控中心，消防設備電源監控器通過轉發將數據上傳至后臺圖形顯示裝置。

    1 用戶需求

    本項目要求消防設備電源監控系統能通過對無錫SK海力士消防設備的供電電源的故障和異常狀態進行監控，及時報警提醒相關人員消除這些隱患，防止發生火災時，消防設備無電可用，設備不能正常投入使用。

    為便于值班監控管理，中央主機應具有以下主要功能：

    1)按照配電圖紙，對各回路消防設備進行監控，掌握消防設備電源的運行情況。

    2)消防設備電源監控系統內部能夠?qū)崿F(xiàn)統一的監控平臺，能夠得到系統內部全部參數的實時數據；對整個消防設備電源監控系統的智能化管理，能夠通過檢測消防設備電源的電壓狀態等相關信息，從而判斷消防設備電源是否有斷路、短路、過壓、欠壓、缺相、錯相等故障信息。

    3)主機對監控報警和故障報警事件應具有實時打印事件編號、監控部位、事件性質、報警參數及日期時間等數據的功能。報警事件數據應專門儲存，有獨立的查詢界面，并不可修改，以供故障責任分析之用。

    4)除以上條款要求外，主機的其它功能和性能尚應符合國標GB 28184-2011 《消防設備電源監控系統》的規定及GB 25506-2010 《消防控制室通用技術要求》的標準。

    2 引用標準

    系統的設計滿足以下所列制造和試驗標準：

    1.ISO/IEC11801 《國際綜合布線標準》

    2.GB/50198 《監控系統工程技術規范》

    3.GB28184-2011 《消防設備電源監控系》

    4.GB25506-2010 《消防控制室通用技術要求》

    5.GB/T 50314-2006 《智能建筑設計標準》

    6.GB50016-2006 《建筑設計防火規范》

    7.GB50303-2002 《建筑電氣裝置工程施工質量驗收規范》

    8.JGJ 16-2008 《民用建筑電氣設計規范》

    9.GB50052-2009 《供配電系統設計規范》

    10.GB50054-2011 《低壓配電設計規范》

    3 解決方案

    3.1系統結構

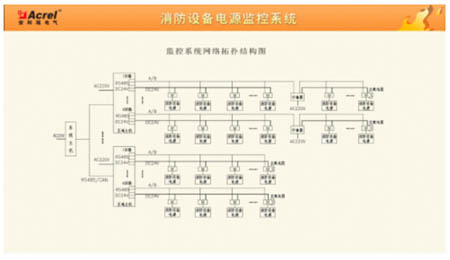

    無錫SK海力士W17危險品倉庫項目消防設備電源監控系統采用后臺圖形顯示裝置+消防設備電源狀態監控器+電壓傳感器的三層結構組網模式。根據項目實際要求，為該項目配置消防設備電源監控系統的電壓傳感器型號為：AFPM3-2AV，消防設備電源狀態監控器型號為：AFPM100/B。AFPM100/B設置在倉庫消防控制室內，引出1根RS485總線及DC24V電源線與現場配電箱內的傳感器相連，引出另一根RS485總線與后臺圖形顯示裝置連接，由于倉庫消防控制室距離消控中心距離較遠（超過500米），為保證通訊質量采用光纖傳輸。系統拓?fù)浣Y(jié)構如下圖：

    3.2 AFPM100/B系統功能

    3.2.1監控報警功能

    1）被監控設備電源回路開關狀態

    2）被監控設備電源的工作狀態（電壓、電流及報警狀態信息）

    3）報警響應時間：≤100s

    4）報警聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動

    5）報警光信號：紅色LED指示燈常亮

    3.2.2控制輸出功能

    1）對個別或全部被監控設備的報警繼電器進行遠程遙控操作

    2）監控器控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A
