IEEE 802.3bt PD 控制器效率高達 99%

    亞德諾半導體 (Analog Devices, Inc.，簡稱 ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出 IEEE 802.3bt 受電設備 (PD) 接口控制器 LT4294，該器件適用于需要高達 71W 傳送功率的應用。IEEE 802.3bt 這種新的以太網供電 (PoE) 標準提高了功率預算，以支持新的應用和功能，同時支持 10Gb 以太網 (10GBASE-T)，并保持與較舊的 IEEE 802.3af 和 802.3at PoE 設備的向后兼容性。當與 LT4321 PoE 理想二極管橋接控制器結合使用時，符合 IEEE 802.3bt 草案 2.3 要求的 LT4294 PD 控制器從 RJ-45 連接器向熱插拔輸出提供高達 99% 的可用功率，同時支持新推出的功能，包括額外的 PD 類 (5、6、7 和 8)、PD 型 (Type 3 和 Type 4) 以及 5 事件分級。

    LT4294 是一款單特征 802.3bt PD 控制器，可與任何高效率開關穩壓器結合使用。單特征 PD 無需第二個 PD 控制器，從而降低了系統成本和復雜性。無論使用了隔離式還是非隔離式開關，開關的靈活性都可支持使用現成有售和專有電源解決方案。與集成了功率 MOSFET 的傳統 PD 控制器不同，LT4294 控制一個外部 MOSFET，以大幅度地減少 PD 產生的總熱量，并最大限度提高電源效率，這在 802.3bt 的較高功率水平時尤其重要。外部 MOSFET 架構允許用戶選擇 MOSFET 的尺寸以適合應用需求。基于 LT4294 的標準解決方案通常選擇低 RDS(ON) 30mΩ MOSFET。

    LT4294 可提供工業和汽車溫度級版本，分別支持 –40°C 至 85°C 和 –40°C 至 125°C 的工作溫度范圍。LT4294 的千片批購價為每片 1.95 美元，已生產供貨。LT4294 具集成式開關，對 LT4295 802.3bt PD 接口控制器起到了補充作用，這兩款器件都提供了從凌力爾特現有 PoE+ / LTPoE++® PD 控制器 (包括 LT4276 和 LT4275 控制器) 升級的途徑。

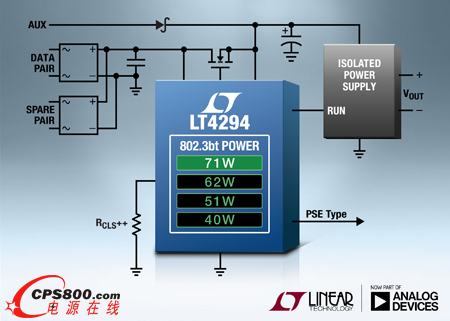

    照片說明：LTPoE++ 以太網供電 PD 接口控制器

    性能概要： LT4294

    ·IEEE 802.3af/at/bt (草案 2.3) 受電 (PD) 控制器

    ·外部熱插拔 N 溝道 MOSFET 實現最低功耗和最高系統效率

    ·支持高達 71W 的 PD

    ·5 事件分級檢測

    ·卓越的浪涌保護 (100V 絕對最大值)

    ·很寬的結溫范圍 (–40°C 至 125°C)

    ·支持低至 9V 的可配置輔助電源

    ·采用 10 引線 MSOP 和 3mm x 3mm DFN 封裝<
