凌力爾特推出隔離式 RS485微型模塊收發器LTM2881

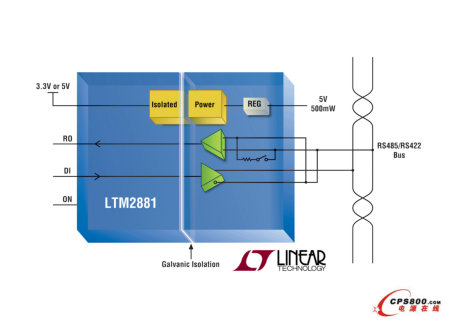

    凌力爾特公司 (Linear Technology Corporation) 近日推出隔離式 RS485 微型模塊 (uModule®) 收發器 LTM2881，該器件針對大的地至地差分電壓和共模瞬變提供了保護作用。在實際的 RS485 系統中，各節點之間的地電位差異很大，常常超出可容許范圍，這有可能導致通信中斷或收發器受損。LTM2881 運用內部感應信號隔離來對邏輯電平接口和線路收發器實施隔離，以中斷接地環路，從而實現了大得多的共模電壓范圍和 >30kV/μs 的卓越共模抑制性能。一個低 EMI DC-DC 轉換器負責向收發器供電，并提供了一個用于給任何外部支持元件供電的 5V 隔離電源輸出。憑借 2,500VRMS 的電流隔離、板上輔助電源和一個完全符合標準的 RS485 發送器和接收器，LTM2881 不需要使用外部元件，從而確保了一款適合隔離串行數據通信的完整、小型μModule 解決方案。

    LTM2881 的特點使其成為眾多應用的合適之選，包括中斷接地環路、在具有大共模電壓和使用多個未端接線路抽頭的情況下工作等。這款具有 ±15kV ESD 防護性能的收發器工作速率為 20Mbps 或低 EMI 250kbps，采用半雙工或全雙工配置。驅動器在整個共模范圍內保持了高阻抗，并具有短路電流限制、以及轉換速率控制功能 (用于最大限度地降低 EMI)。其配套器件 (即故障保險接收器) 允許在相同的線路上連接多達 256 個器件，并在接收器輸入開路、短路或端接 (但未被驅動) 時默認至一個邏輯“1”，所有這些均無需對網絡進行預偏置。集成的可選終端使得能夠?qū)﹄娎|進行正確的端接，旨在避免發生信號反射和波形失真現象，并且可靈活地通過一個軟件開關在總線上的任何位置增添或移除終端。該器件還擁有熱停機保護功能，可在功耗過大的情況下停用收發器輸出。用戶將體會到自供電的 LTM2881 是如何采取諸多預防措施來保證 RS485 或 RS422 系統中的安全和可靠通信。

    LTM2881 提供了兩種版本以支持 3.3V 和 5V 輸入電源電壓。LTM2881 采用扁平 11.25mm x 15mm x 2.8mm 表面貼裝 LGA 和 BGA 封裝。所有集成電路和無源組件都裝在凌力爾特公司特這個 RoHS 兼容的微型模塊封裝中。以 1,000 片為單位批量購買，每片價格為 8.45 美元。如需產品選擇信息，請登錄 www.linear.com.cn。

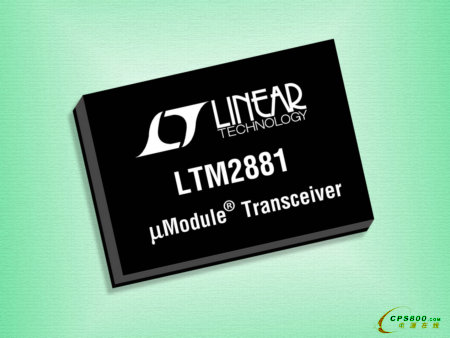

照片說明：具電源的 2.5kV 隔離式 RS485 收發器

性能概要：LTM2881
●   隔離式 RS485/RS422 收發器：2500VRMS
●   集成的隔離式低 EMI DC/DC 轉換器
●   無需外部組件
●   20Mbps 或低 EMI 250kbps 數據速率
●   高 ESD：在收發器接口上具 ±15kV HBM
●   抗高共模瞬態：30kV/us
●   集成的可選 120Ω 終接
●   3.3V (LTM2881-3) 或 5.0V (LTM2881-5) 標稱電源電壓選項
●   1.62V 至 5.5V 邏輯電源引腳用于靈活的數字接口
●   隔離的邏輯監視器通道
●   小占板面積、扁平 (11.25mm x 15mm x 2.8mm) 表面貼裝 LGA 和 BGA 封裝
