凌力爾特推出1.2A、37VIN降壓型開關穩壓器LT3686

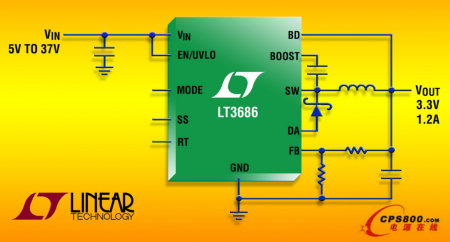

    凌力爾特公司 (Linear Technology Corporation) 推出 1.2A、37VIN 降壓型開關穩壓器 LT3686。LT3686 在 3.6V 至 37V 的 VIN 范圍內工作，具有過壓閉鎖功能，可保護穩壓器和負載免受高達 55V 瞬態的影響，非常適用于汽車應用中常見的負載突降和冷車發動情況以及 24V 工業電源。其內部的 1.85A 開關在電壓低至 0.8V 時可提供高達 1.2A 的連續輸出電流。其低的最短接通時間使該器件能夠提供高開關頻率，即使在高降壓比時也是如此。例如，輸入高達 16V 時，它可以利用一個 2MHz 的開關頻率提供 3.3V 輸出。

性能概要：LT3686
○   寬輸入范圍
  ●  在 3.6V 至 37V 的范圍內工作
  ●  過壓閉鎖保護電路可經受 55V 瞬態
○   低的最短接通時間：在 2MHz 時將 16VIN 轉換為 3.3VOUT
○   1.2A 輸出電流
○   可調頻率：300kHz 至 2.5MHz，具 ±5% 的準確度
○   在輕負載時具恒定開關頻率
○   跟蹤和軟啟動
○   精確 UVLO
○   短路堅固性
○   停機時 IQ < 1uA
○   內部補償
○   3mm x 3mm DFN 封裝

    LT3686 的開關頻率從 300kHz 到 2.5MHz 是用戶可編程的，從而使設計師能夠最大限度地提高效率，同時避開關鍵噪聲敏感頻段。LT3686 還運用一種獨特的設計，該設計確保 LT3686 保持恒定頻率切換 (甚至在非常輕的負載情況下)。該器件的 3mm x 3mm DFN-10 封裝和高開關頻率 (允許使用小的外部電感器和電容器) 提供了一個占板面積緊湊和高熱效率的解決方案。

    LT3686 運用一個高效率 1.85A、680mV 開關，在單芯片內集成了必要的升壓二極管、振蕩器、控制和邏輯電路。其箝位二極管電流檢測 (DA 引腳) 在輸入電壓瞬態時保護電路 (甚至在高開關頻率時)。LT3686 中采用的特殊設計方法在寬輸入電壓范圍內實現了高效率，而且該器件的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其它特點包括跟蹤能力、內部補償和軟啟動功能。

    以 1,000 片為單位批量購買，每片 LT3686EDD 的價格為 2.50 美元。工業級版本 LT3686IDD 保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價為每片 2.78 美元。兩種版本都有現貨供應。■
