凌力爾特推出數字可編程線性穩壓器系列器件LT3071

    凌力爾特公司 (Linear Technology Corporation) 推出數字可編程線性穩壓器系列的第二個器件 LT3071，在目前可得到的單片 5A LDO 中，該器件具最低壓差電壓、最低噪聲和最快瞬態響應。在 5A 時的壓差電壓是超低的 85mV。在 10Hz 至 100kHz 的帶寬上，5A 時的輸出電壓噪聲僅為 25uVRMS。憑借 LT3071 的 1MHz 單位增益帶寬及其 15uF 的最小陶瓷輸出電容，對于一個快速 4.5A 輸出負載階躍，僅產生一個 30mV 的過沖/下沖，從而節省了大量的體電容、空間和成本。LT3071 非常適合于對低電壓、大電流器件 (例如：FPGA、DSP、ASIC、微處理器)、敏感的通信電源、服務器/存儲裝置和后置降壓調節應用進行高效供電。

    LT3071 的輸出電壓可采用數字方式來設置，置范圍為 0.8V 至 1.8V (以 50mV 增量)。其準確度在整個電壓、負載和溫度范圍內被嚴格規定為 ±1%。模擬輸出裕度控制功能可以在連續 ±10% 的范圍內調節系統輸出電壓，這在系統開發調試時非常有利。一個電源良好 (PowerGood) 標記指示輸出電壓是否在穩定狀態，或該器件是否處于 UVLO 狀態，這個標記還對熱故障提供早期報警指示。一個輸出電流監視器提供了輸出電流的比例動態表示 (IOUT/2500)，它可以直接測量，也可以利用一個電阻器來終接并轉換為電壓，從而允許計算負載情況或功率。LT3071 的輸入電源電壓范圍為 0.95V 至 3.0V，其偏置電源電壓范圍為 2.2V 至 3.6V。偏置電源向內部 NMOS 通路器件提供柵極驅動。

    多個 LT3071 器件可非常容易地并聯，以實現更大的輸出電流，并在整個電路板上分散熱量。跟蹤功能可以控制一個為 LT3071 輸入供電的降壓型穩壓器。這一跟蹤功能驅動上游降壓型穩壓器，以保持 LT3071 的輸入電壓為 VOUT + 300mV，從而最大限度地降低了功耗。如果輸出電壓是動態改變的，那么跟蹤功能自動調節降壓型穩壓器的輸出電壓，以保持效率不變。內部保護電路包括 UVLO、電流反向保護、具電源折返的準確電流限制和具遲滯的熱停機。

    LT3071 采用耐熱增強型、扁平 (0.75mm) 28 引線 4mm x 5mm QFN 封裝，E 和 I級器件在 -40°C 至 +125°C 結溫范圍內工作。以 1,000 片為單位批量購買，兩種器件的價格分別為每片 4.20 美元和 4.80 美元。

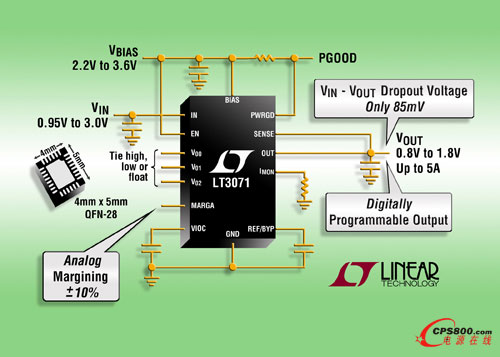

    照片說明： 具模擬裕度調節功能的超快、數字可編程、超低壓差、低噪聲 5A LDO

    性能概要：LT3071

    · 輸出電流：5A

    · 壓差電壓：典型值為 85mV

    · 數字可編程 VOUT：0.8V 至 1.8V，增量為 50mV

    · 模擬輸出裕度控制：范圍為 ±10%

    · 輸出電流監視器：提供 IOUT/2500，在 IOUT = 5A 時為 2mA

    · 低輸出噪聲：25uVRMS (10Hz 至 100kHz)

    · 可并聯：用兩個器件實現 10A 輸出

    · 準確的電流限制：±20%

    · 在整個電壓、負載和溫度范圍內的準確度為 ±1%

    · 用低 ESR 陶瓷輸出電容器 (最小 15uF) 可穩定

    · 高頻 PSRR：1MHz 時為 30dB

    · 使能功能接通/關斷輸出

    · VIOC 引腳控制降壓型轉換器，以保持低功耗并優化效率

    · PWRGD / UVLO / 熱停機標記

    · 具折返保護的電流限制

    · 熱停機

    · 扁平 (0.75mm) 耐熱增強型 28 引線 4mm x 5mm QFN 封裝■
