1.5W隔離式低噪聲DC/DC µModule轉換器

    凌力爾特公司 (Linear Technology Corporation) 推出 1.5W 輸出的 DC/DC 微型模塊 (µModule®) 轉換器 LTM8047 和 LTM8048，這兩款器件具有 725VDC 電流隔離，采用 9mm x 11.25mm x 4.92mm BGA (球柵陣列) 封裝。所有組件 (包括變壓器、控制電路和電源開關) 都在這個小型封閉式 BGA 封裝中，以在振動很大的應用中實現卓越的互連可靠性。這些外形緊湊和可靠的產品在工業、航空電子及儀表設備中斷開接地環路。兩款器件都在 3.1V 至 32V 的輸入電壓范圍內工作，在副端提供穩定的輸出電壓，而且輸出電壓在 2.5V 至 12V (LTM8047) 和 1.2V 至 12V (LTM8048) 范圍內可調。LTM8048 包括一個低噪聲線性后置穩壓器，可在 300mA 時將輸出紋波噪聲降至 20µVRMS。

    LTM8048 的隔離式后置穩壓器提供準確度為 2.5% 的輸出電壓。該 LDO 的噪聲很低，可提供干凈的電源軌，從而提高了高準確度混合信號轉換器的性能。這兩款產品的其他功能還包括過流保護和可調軟啟動。

    LTM8047 和 LTM8048 已有現貨供應，提供 3 種溫度級版本，E 和 I 級版本的工作結溫范圍為 -40°C 至 +125°C，而 MP 級版本則為 -55°C 至 +125°C。LTM8047 和 LTM8048 的千片批購價分別為每片 8.25 美元和 8.75 美元。

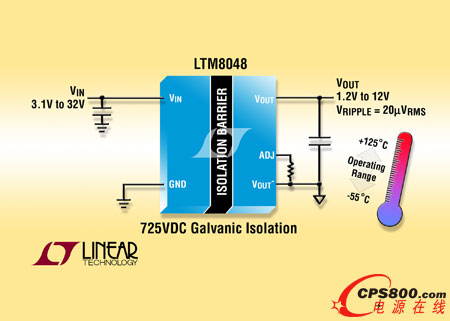

    照片說明：外形緊湊的 1.5W、725VDC 隔離式微型模塊轉換器

    性能概要：LTM8047 / LTM8048

    · 經過測試的 725VDC 隔離

    · 1.5W 輸出功率

    · 3.1V 至 32V 的寬輸入電壓范圍

    · 2.5V 至 12V 的可調輸出電壓

    · LTM8047 和 LTM8048 的效率分別為 80% 和 75% (24VIN 至 5VOUT)

    · 低噪聲 LDO 輸出，在 300mA 時紋波為 20µVRMS

    · 工作結溫范圍高達 +125°C

    · 采用緊湊和耐熱增強型 9mm x 11.25mm x 4.92mm BGA 封裝<
