中國線性與開關電源的現狀及發展趨勢分析

——呂天文

    1、現狀分析

    線性電源（Linear power supply）是先將交流電經過變壓器降低電壓幅值，再經過整流電路整流后，得到脈沖直流電，后經濾波得到帶有微小波紋電壓的直流電壓。要達到高精度的直流電壓，必須經過穩壓電路進行穩壓。應用于科研、大專院校、實驗室、工礦企業、電解、電鍍、充電設備等領域。

    開關電源（Switching power supply）是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防，電腦機箱，數碼產品和儀器類等領域。開關電源高頻化是其發展的方向，高頻化使開關電源小型化，并使開關電源進入更廣泛的應用領域，特別是在高新技術領域的應用，推動了開關電源的發展前進，產品不斷向著輕、小、薄、低噪聲、高可靠、抗干擾的方向發展。

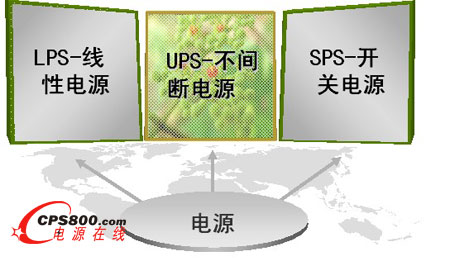

圖1 電子電源主要產品類別劃分

    下面以中國市場（主要指內銷，不含出口，以下同）為例，可以看出線性電源和開關電源的比例關系：

    表1 2010年中國電源銷售細分產品分析
