摘要：介紹了采用IGBT功率器件、PWM控制和康銅電阻合金為放電電阻的放電系統，其放電電流在4～20A的大范圍內連續可調，且有較高的恒流精度，實現了對大容量蓄電池負荷能力和容量的核對性檢測。結果表明，此系統的研制改變了以往蓄電池監測設備精度低、可靠性不高的狀況。
蓄電池作為備用電源在直流系統中起著極其重要的作用，從而在電力、通信、金融、交通等各行各業中得到廣泛的應用。平時蓄電池組處于浮充電備用狀態，負荷由交流供電，只有當交流電失電時，蓄電池組才向負荷提供能量。為了檢驗蓄電池組的實際容量，保證系統的正常運行，一般情況要對蓄電池組每年進行一次核對性放電。目前在國內市場上的放電設備主要使用可變電阻、電阻盤、碳棒等，而且需要人工調節放電電流，控制精度低，工作繁復。
針對現狀，我們研制了自動恒流放電系統。本系統采用先進的IGBT大功率電子器件和PWM脈寬調制控制技術，同時利用康銅電阻合金作為放電電阻，并使放電電流在大范圍內連續可調，且有較高的恒流精度。該放電系統采用大功率的電子負載和恒流控制技術后，能瞬間承受高達100A的沖擊電流及長時間20A恒流負載，以實現對電池負荷能力的檢測和對電池容量的核對性檢測。

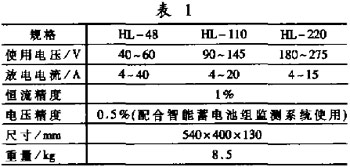

主要技術指標如表1所示。
1 放電系統工作原理
放電系統的組成包括了IGBT功率器件部分、PWM集成驅動電路部分、采樣放大、比較、反饋部分。系統原理框圖如圖1所示。
根據設計電流精度要求，利用分流器采樣，分流器的規格為75mV、20A。采樣信號經濾波，進入精密儀表放大器INA128，INA128是BB公司生產的精密、低功耗儀表放大器。INA128實際上是一個窗口(雙限)比較器，特別適合微電壓的放大，只要選擇合適的外部增益電阻RG，就可調到合適的放大倍數G＝2/0.075＝26.7。根據公式G＝1+50kΩ/RG，可算出RG＝50kΩ/(G－1)＝1.948kΩ，選1.2kΩ的電阻和1kΩ的精密電位器串聯即可。

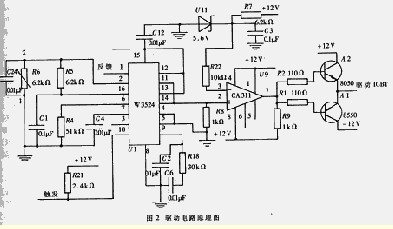

經過INA128放大的電壓再經一級RC濾波，濾波后的電壓反饋到W3524的反饋端(W3524的1腳)，作為W3524內部比較放大器的取樣電壓。
