凌力爾特推出MP級雙通道、低噪聲的LT3032線性穩壓器

    日前，凌力爾特公司推出具高可靠性 MP 級和更寬溫度范圍的 LT3032 新版本，該器件是雙通道、低噪聲、正/負低壓差電壓線性穩壓器。在滿負載時，它在每通道上以 300mV 壓差提供高達 ±150mA 的連續輸出電流。LT3032 具有 ±2.3V 至 ±20V 的寬輸入電壓范圍，提供 ±1.22V 至 ±20V 的可調輸出電壓。就正輸出軌而言，在非常寬的 10Hz 至 100kHz 帶寬上，單個電容器提供僅為 20uVRMS 的超低噪聲工作，而負軌的噪聲僅為 30uVRMS。LT3032 的輸出電壓容限在整個電壓、負載和溫度范圍內為高度準確的 ±3%。

    該器件具有寬輸入和輸出電壓范圍、快速瞬態響應、以及每通道 30uA (工作時) 的低靜態電流和停機時電流 <3uA (總值)，使其非常適用于需要優化運行時間的便攜式電池供電系統以及雙極性運放 / 儀表電源和低噪聲電源的應用。

    LT3032 采用非常小和低成本的陶瓷輸出電容器工作，從而優化了穩定性和瞬態響應。該器件配合僅為 2.2uF 的輸出電容器就可穩定。使用這些纖巧的外部電容器時，無需像其他很多穩壓器常見的那樣要增加串聯電阻 (ESR)。LT3032 的內部保護電路包括輸出反向保護、限流和過熱限制。

    LT3032 MP 級器件在可調和固定 (±5V、±12V 和 ±15V) 電壓版本都提供了 -55°C 至 +125°C 的工作結溫范圍，采用 14 引線 4mm x 3mm QFN 封裝，占板面積非常緊湊。

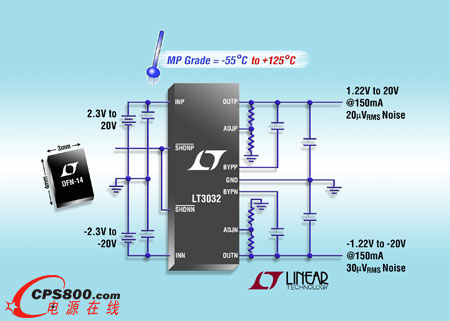

    照片說明：MP 級的 ±20VIN、±150mA、雙通道、正 / 負超低噪聲 LDO

    性能概要：LT3032

    · 輸出電流：±150mA

    · 工作結溫范圍：-55°C 至 +125°C (僅 MP 級)

    · 低噪聲：20uVRMS 正軌，30uVRMS 負軌 (10Hz 至 100kHz)

    · 低壓差電壓：300mV

    · 低靜態電流：每通道 300uA

    · 寬輸入電壓范圍：±2.3V 至 ±20V

    · 可調輸出電壓：±1.22V 至 ±20V

    · 輸出容限：在整個負載、電壓和溫度范圍為 ±3%

    · 采用 2.2uF 陶瓷電容器可穩定

    · 低停機電流：總電流值 <3uA (典型值)

    · 可在反向輸出電壓條件下起動

    · 過熱限制和限流

    · 扁平 4mm x 3mm DFN-14 封裝 <
