高準確度溫度傳感器和雙通道電壓監視器

    凌力爾特公司推出面向低壓系統的高準確度溫度傳感器和雙通道電源監視器 LTC2995。LTC2995 以 ±1°C 的準確度測量遠端二極管的溫度，并以 ±2°C 的準確度測量其自身的芯片溫度，同時抑制由噪聲和串聯電阻引起的誤差。該器件以 ±1.5% 的準確度監視兩個電壓軌 (其中一個要求在 2.25V 至 5.5V 之間以給該器件供電)，這可最大限度地減小所需的系統電源裕度。LTC2995 提供一個與絕對溫度成正比的電壓 (VPTAT) 輸出以及單獨的溫度過低、溫度過高、欠壓和過壓報警輸出 (由用戶可調的門限定義)。配置該器件無需代碼。LTC2995 在一個節省空間的微功率解決方案中，兼有溫度監視器和雙電壓監視器功能。

    LTC2995 的準確度、可配置性和無代碼運行滿足了多種應用的需求，包括系統熱量控制、能量收集、桌面和筆記本電腦、網絡服務器和環境監視。用戶可以選擇測量本地溫度、遠端溫度或兩者交替測量，同時兩個溫度輸出引腳可以配置為溫度過低和/或溫度過高警報的任意組合。溫度轉換每 3.5ms 更新一次，以給系統充足的時間對警報作出響應。1.8V 電壓基準輸出還可用來與外部 ADC 共享，或用來產生溫度門限電壓。當監視電壓時，一個輸入干擾濾波器減少由于噪聲引起的錯誤復位，同時兩個電源共享一個過壓和欠壓引腳。所有門限都非常容易用電阻分壓器調節，所有警報輸出的復位延遲時間都可以僅用單個電容器調節。在整個工作溫度范圍內，LTC2995 僅消耗 220µA 電源電流。

    LTC2995 提供商用、工業和汽車溫度版本，所支持的工作溫度范圍分別為 0°C 至 70°C、-40°C 至 85°C 和 -40°C 至 125°C。LTC2995 符合 RoHS 要求，采用 20 引腳、3mm x 3mm QFN 封裝。千片批購價為每片 2.45 美元。

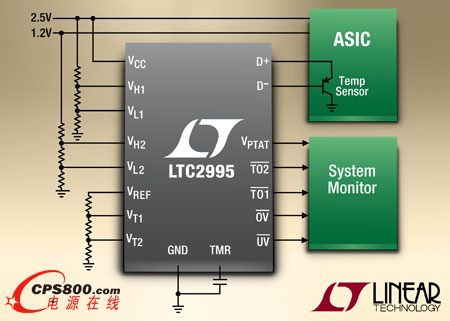

    照片說明：雙 OV/UV 電源和單 OT/UT 遠端溫度監視器

    性能概要：LTC2995

    · 監視溫度和兩個電壓

    · 電壓輸出與溫度成正比

    · 面向溫度和電壓的可調門限

    · ±1°C 的遠端溫度準確度

    · ±2°C 的內部溫度準確度

    · ±1.5% 的電壓門限準確度

    · 3.5ms VPTAT 更新時間

    · 2.25V 至 5.5V 電源電壓

    · 可調復位超時

    · 1.8V 基準電壓輸出

    · 開漏警報輸出

    · 20 引腳 3mm x 3mm QFN 封裝<
