基于單顆CP212X實現TFT液晶屏模組供電系統

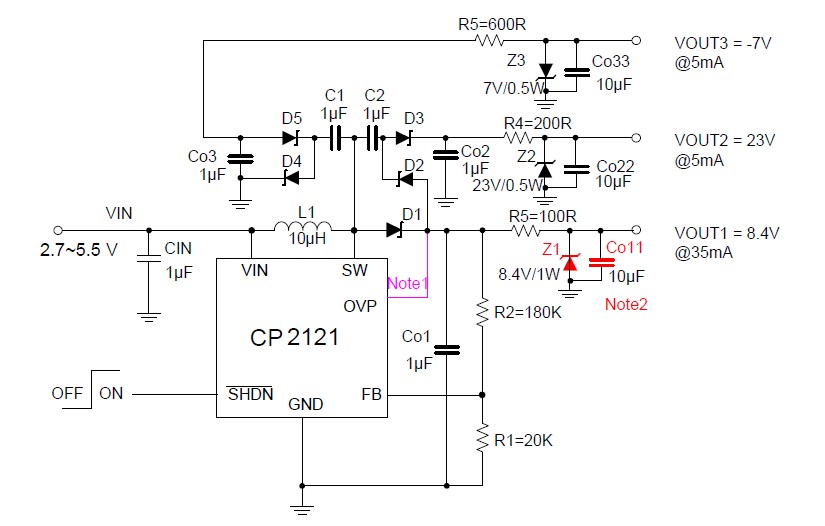

Figure 2 二倍電壓輸出為T(mén)FT 模組提供23V

    Note1: VOP接入OUT1則其保護電壓為25V.VOP浮空，則VOUT1的最大輸出電壓被鉗位到40V.

    Note2: Z1和Co11的目的是為了實現線性降壓，在實際應用中如果R5兩端壓差較大的情況下（即VR5>1V），Z1的靜態功耗會很大，存在出現Z1發燙的可能性。

    方案特點：VOUT2采用2倍升壓，串?dāng)_小，電壓穩定，并且外圍元器件較少。但是，由于VOUT1 需要抬高電壓后再降壓輸出，其靜態功耗較大，存在Z1的放熱的可能性。實際實驗表明， 該方案比較適合R5兩端的電壓差小于1V的應用情況，對于20810700150212模組，其R5兩端的壓差接近4V,這樣的情況該方案并不適合。下面給出針對20810700150212模組的改進型方案。

    方案二：以3倍升壓模式為VGH提供電壓，如圖Figure3所示。

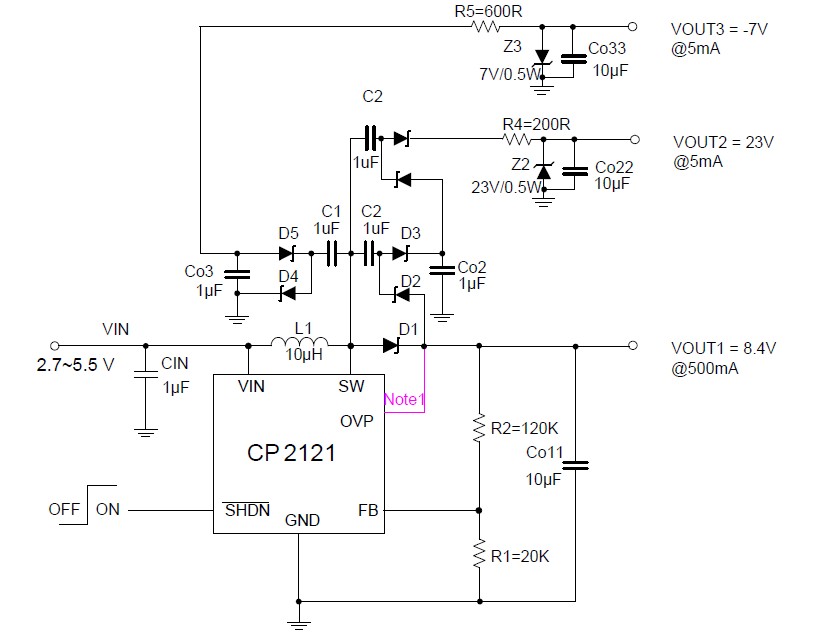

Figure 3 三倍電壓輸出為T(mén)FT 模組提供23V

    方案特點：VOUT2采用3倍升壓，采用兩個隔直電容，存在由于期間差異而造成的輸出電壓偏差。方案二最大的優點就是VOUT1的輸出功率較大，可達到500mA以上。

    實際應用

    本文給出了一種采用一顆CP212X 系列產品，生成多路正負電壓的典型應用電路，其最大的特點就是成本低廉，易于實現。

    文中針對Starry的TFT液晶模組的供電要求，給出的兩種方案，實現了三路電源輸出。結合液晶屏驅動電壓的特點，結合charge pump升壓原理原理，成功產生了負壓，n倍正向高電壓，滿足TFT液晶屏驅動中偏置電壓VGH和VGL的應用要求，實現了單科芯片生成多路正負電壓的應用。

    結合兩個方案的特點，方案二比較適合輸出功率要求較大，并且兩路正向電壓倍數關系大于2倍的應用場合。而對于輸出電壓精準度要求較高，兩路正向電壓倍數小于2倍的應用場合的應用場合，方案一則比較有優勢了。上文所提到的方案二在20810700150212的TFT液晶屏模組驅動電路中得到成功應用，取得良好效果。另外，由于不同廠家的TFT屏的技術指標有所差異，因此，在實際應用中，需要根據所選用的TFT液晶屏的具體電器參數，調整R1, R2, R3, 及齊納管的參數。<
