基于超級電容器儲能的直流DVR裝置的研發

    0 引言

    隨著科學技術的發展和產業規模的擴大，經濟體各個部門的用電量在不斷增加，越來越多的用戶采用性能好、效率高但對電源特性變化敏感的高科技設備，如：機器人、自動化生產線、精密數控機床、高精度測量儀器及計算機信息管理系統等。這些系統和設備對電網的各種干擾十分敏感，任何電能質量問題都可能造成重大的經濟損失，帶來不良的社會影響。在用戶電能質量問題投訴中，90%以上涉及電壓暫降問題；統計數據和案例反映顯示，造成用電設備異常運行或停電的絕大部分因素也是由電壓暫降引起的。因此本文主要研究電壓暫降治理問題，針對具有整流逆變結構的敏感負荷設備，提出了一種利用超級電容器治理電壓暫降問題的新思路。

    1 電壓暫降

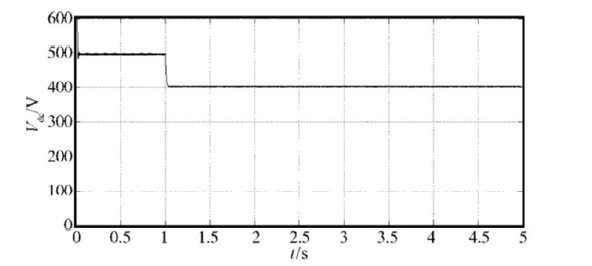

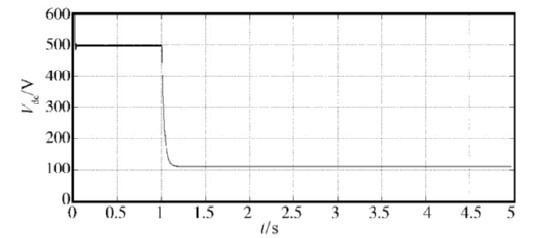

    電壓暫降是指供電電壓在短時間內突然下降的事件。國際電工委員會（IEC）將電壓暫降定義為電壓均方根值下降到額定值的90%~1%,電氣與電子工程師學會（IEEE）則定義為下降到額定值的90%~10%,其典型持續時間為0.5~30個周波。嚴重的電壓暫降將引發用電設備停止工作，或造成所生產的產品質量下降，其后果嚴重程度因用電設備的特性而異。

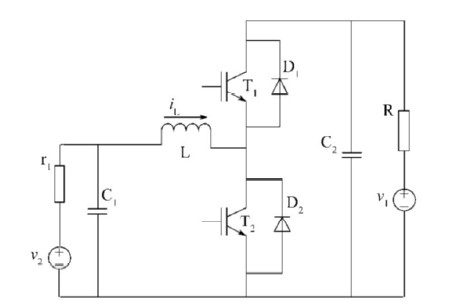

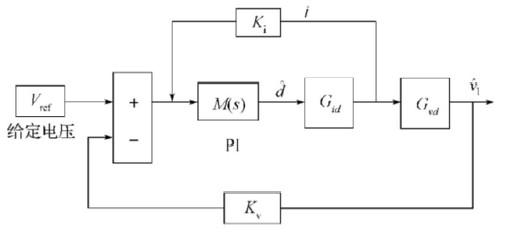

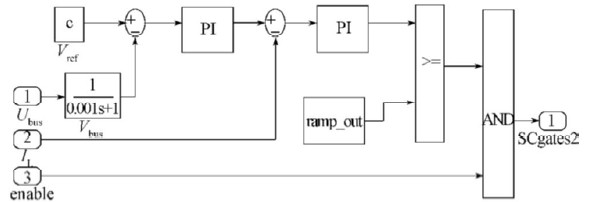

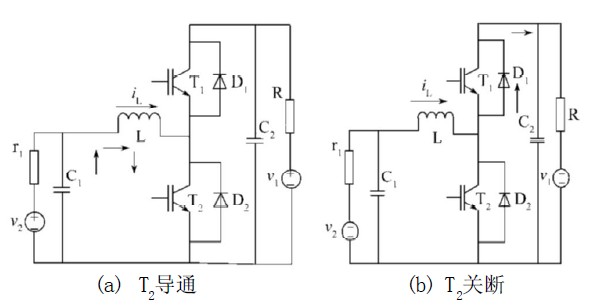

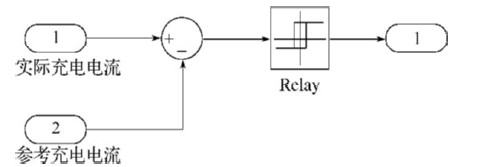

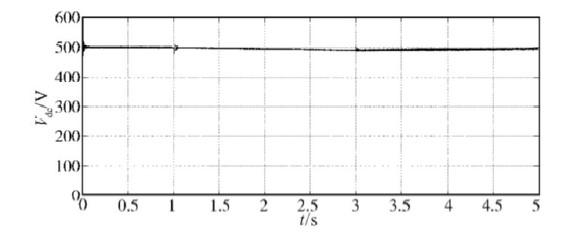

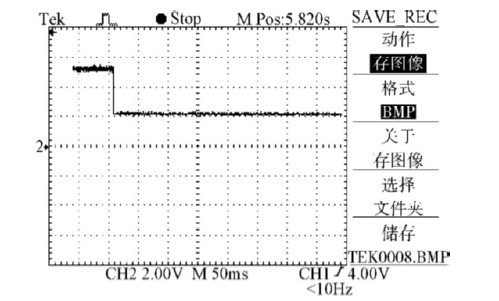

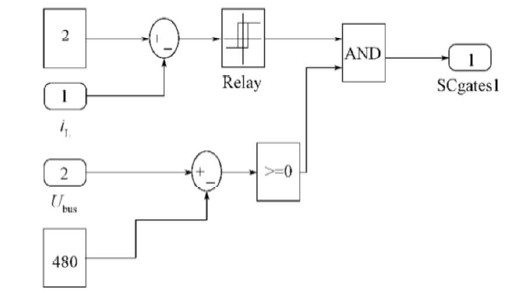

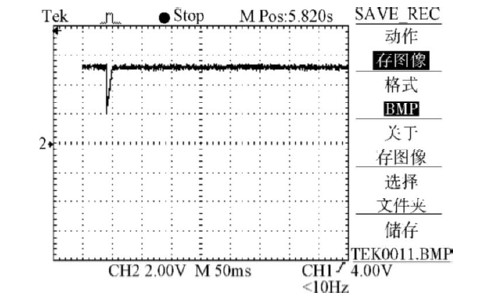

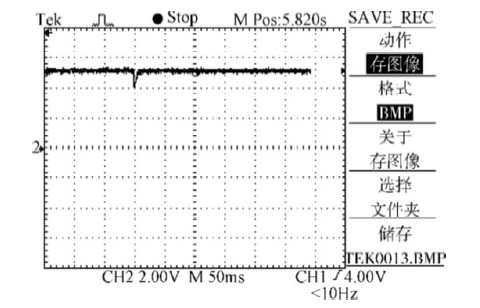

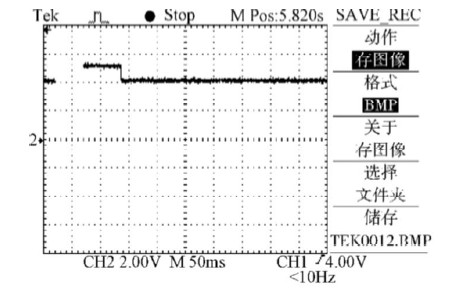

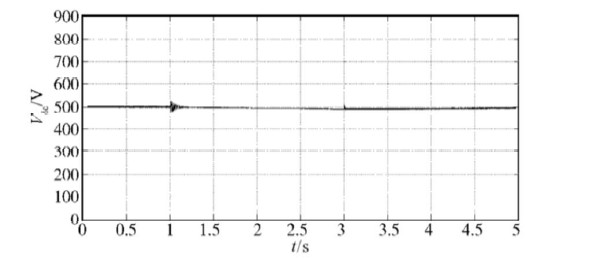

    電壓暫降的治理是一項復雜工程，通常通過設置輔助設備使主設備負荷能承受頻繁發生的電壓暫降，本文研究的超級電容電壓暫降抑制裝置即為此類輔助設備。目前國內外研究的電壓暫降治理裝置主要有交流系統的動態電壓恢復器（DVR）及不間斷電源（UPS）等。對含直流母線的裝置，若加裝UPS補償設備，因UPS使用壽命短、放電電流小且充電時間長等特性，系統的性價比較低；如果加裝交流系統DVR等裝置，因系統主電路存在2 個逆變電路，不僅降低了系統工作效率，而且還增加了成本。針對具有整流逆變結構的設備，我們研發了一種基于超級電容儲能的直流DVR裝置，將雙向半橋DC-DC變換器與超級電容器結合使用，通過雙閉環方式控制超級電容器的充放電，在系統發生電壓暫降時，通過支撐敏感負荷的直流母線電壓達到治理電壓暫降的目的（圖1）。

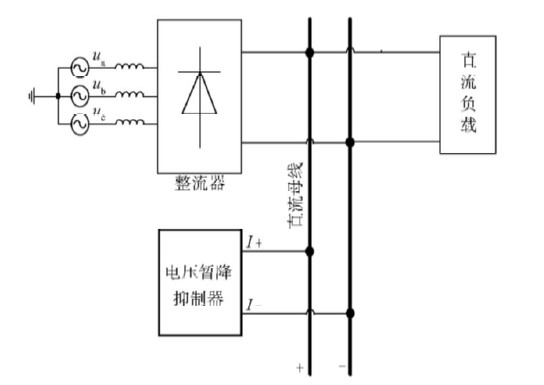

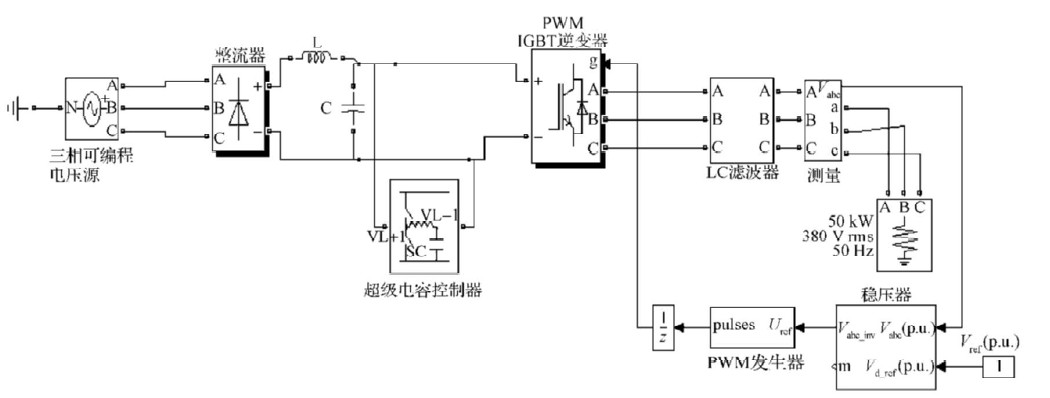

圖1 電壓暫降治理系統主電路

    2 超級電容儲能

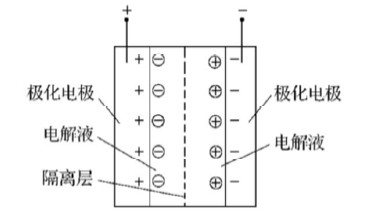

    超級電容器也稱為電化學電容器，是一種利用雙電層原理、采用新材料和新工藝、性能介于電容器與電池之間、具有很大電容密度且脈沖充放電性能優良的新型大容量儲能元件。常用的雙電層電容器結構如圖2所示，懸在電解質里的2 個非活性多孔板為電極。正極板吸引電解質中的負離子，負極板吸引電解質中的正離子，這樣在兩個電極的表面形成一個雙電層電容器，其容量大小與電極的表面積及極板間距離等因素有關。
