CAP-XX超級電容在定位裝置中的應用優勢

    ·電源保護

    超級電容也可用作板載的不間斷電源（UPS），在短期電壓波動（通常由震動和沖擊引起）或更致命的主電源故障，包括主動移除主電源時對設備提供保護。超級電容可完美取代分離的備份電池或在關機時用于維持實時時鐘的低功率超級電容。

    臨時斷電可導致數據損失或意外關機。主電源失效（或移除）也會導致設備停機，并向主機顯示丟失或損壞。超級電容在電壓瞬變時提供功率支持或在永久電源失效后“從容關機”，從而避免上述后果。超級電容為關鍵運行如把緩存數據存入安全內存，以有序的方式關閉關鍵內部系統，并在電源失效時向基地進行最后一次位置和狀態匯報等提供動力。

    ·支持低溫運行

    許多定位裝置用于戶外環境，必須在低溫環境中支持大電流負載。電池本身無法提供這樣的功能——它們的內阻在低溫下會變大，并會因負載電流造成電壓下降。超級電容的內阻遠低于電池的內阻，且在低溫下不會顯著增大，所以超級電容在低至-40攝氏度時仍然能夠支持設備的所有高功率應用。

    ·提高電池的使用時間和壽命

    在采用超級電容后，因為在給定負載下電池電壓降低的減緩，電池的使用時間和壽命將得到顯著的提高。如果沒有超級電容，大電流應用時電池的電壓降將最終引發低壓保護，并關閉應用甚至設備，盡管電池里仍留有大量的電量。

    · ……更小，更經濟，更輕和更有效率的電池/電源

    利用超級電容支持設備的峰值功率需求，電源能夠為電量和所需平均功率做優化。這可以允許我們使用更小，更經濟，更輕的電池，一個長壽命的主電池，或一個環境能量采集變能器，同時仍然能夠隨時提供所需的功率。

    建議的電源系統結構 :

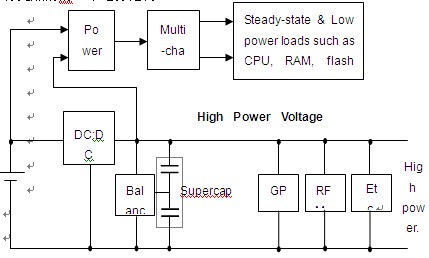

    超級電容在用于改善定位裝置的功能和性能時有多種應用方式。以下方框圖展示了能夠獲得上列所有優點的的一個電源結構：

    說明：

    1．用1顆3V – 4.2V的電池和5V的高功率軌，DC-DC變換器用作升壓。當電路首次上電時，需要用一個限流保護來管理超級電容的輸入電流。一些升壓變換器整合了這個特性，包括TPS61200, TPS61202, TPS61020-8和 LTC3625。

    2．如果電源電壓低于或高于高功率軌的電壓，DC-DC變換器將作為升降壓變換器。另外，有限流功能的電源管理IC如LTC3442a或TPS6300將控制超級電容的輸入電流。上列TI升壓調節器也可用于這個結構，因為它們在Vin > Vo時可用作低壓差線性穩壓器（LDO）。

    3．如果RF模組必須在比其它高功率負載較低的電壓啟動，如3.8V，可考慮在高功率軌和RF模組之間加入一個調節器（Regulator ）。
