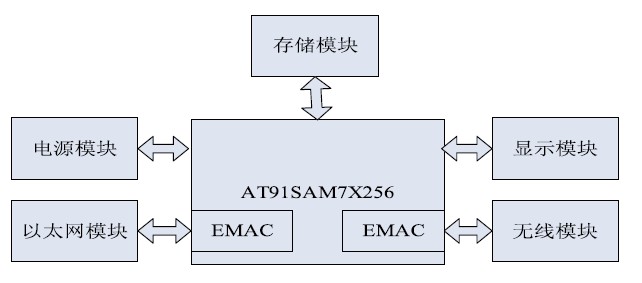

基于Zigbee的無線投票表決器基站設計思路

    4.2 Zigbee 收發芯片CC2520 驅動

    由初始化模塊，數據發送模塊和數據接收模塊組成。通過初始化模塊對CC2520 進行初始化配置。其中包括對CC2520 進行啟動，設置網絡頻道號，發射功率，自動CRC 校驗，將GPIO4 管腳配置成用來接收SFD 幀起始信號。

    發射模塊完成數據的發送任務。下面程序?yàn)閿?shù)據發送過程。

    先清除發送緩沖區，再將待發數據包寫入發送緩沖區內并進入待發狀態，然后根據GPIO4 管腳信號判斷數據是否發送完畢，若未發送完畢繼續等待，若發送完畢清楚SFD 標志位，最后使CC2520 進入空閑狀態。

    接收模塊完成數據的接收任務。當檢測到CC2520的GPIO4 管腳的SFD 信號后，產生中斷，進入到接收中斷服務程序。接收中斷服務程序與發送程序類似，這里不再一一列出。

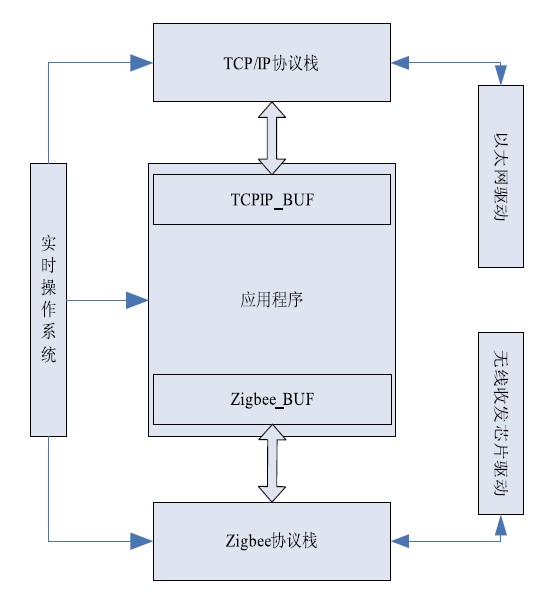

    4.3 應用層

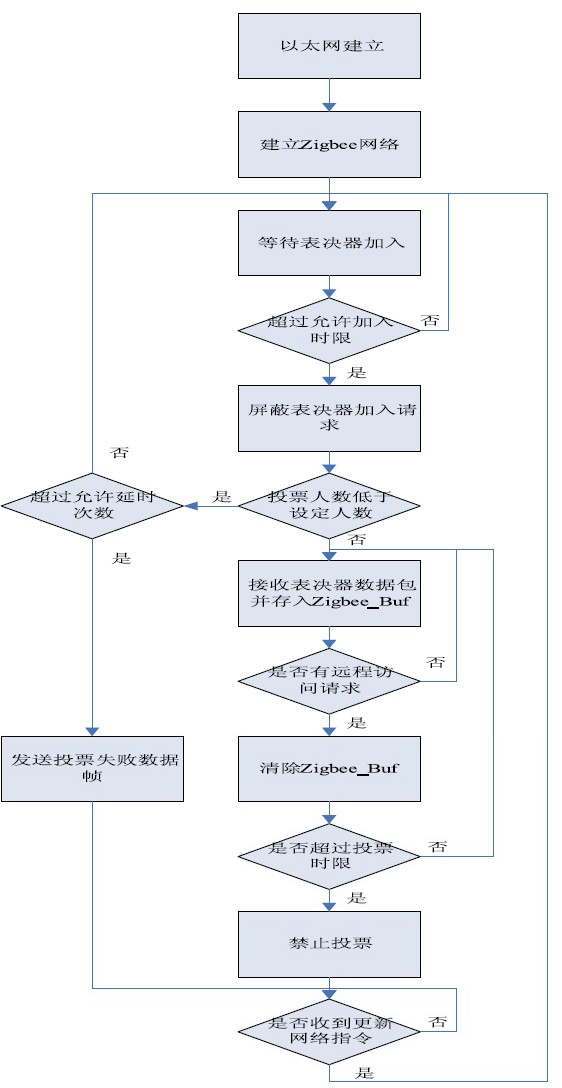

    主要實現：1.以太網和Zigbee 網絡的建立。2.接受遠程監控中心的訪問和各項指令。3.維護并管理整個Zigbee 網絡。4.接收來自Zigbee 網絡中的各投票表決器的投票數據幀。程序流程圖如圖4 所示。

    首先建立以太網絡，完成與上位機的連接后，上位機向基站發出建立無線投票表決器網絡的基礎信息幀。基站根據基礎信息幀中指定的頻段，PAN 號，發射功率等參數建立Zigbee 網絡。各無線表決器申請加入該網絡，成功加入后將會將獲得由基站（Zigbee 網絡中的協調器）分配的一個16 位動態網絡短地址。并同時提示用戶表決器通信正常。否則提示通信失敗。

    在設定時限內，基站統計成功加入該網絡的投票表決器數目，并向上位機發送統計結果。屏蔽此后所有申請加入該網絡的投票表決器設備直到基站收到上位機更新網絡的命令。上位機收到參與該階段的投票表決器總數若大于設定的最低人數時，則向基站發送投票信息幀。若參與該階段的投票表決器總數若小于設定的最低人數時上位機則向基站發送延長等待投票表決器加入網絡的時限指令。若再次超過時限仍未達到指定人數則提示該階段投票無效。投票信息幀中包括本階段投票的投票格式，投票類型等內容。基站收到投票信息幀后并向整個Zigbee 網絡進行廣播，此時投票開始進行。Zigbee 網絡中的各投票表決器根據收到的投票信息幀，將提示用戶進行相應的投票操作。用戶完成投票操作后，投票表決器將投票數據幀發送給基站，基站將投票數據幀存入到Zigbee_BUF 數據緩沖區中，并向投票表決器發送回復幀，向用戶指示成功發送。然后收回該投票表決器的網絡短地址，使其脫離該網絡，防止用戶進行二次投票。

圖4 應用程序。
