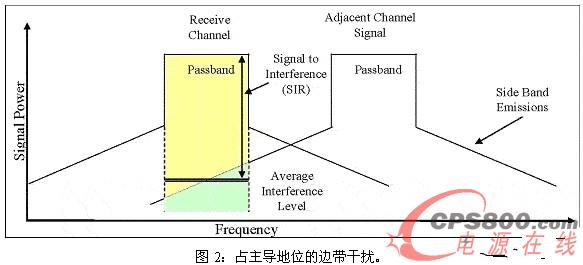

基于相鄰信道抑制/干擾對802.11 WLAN的影響分析

    即使AP具備802.11的自動響應隊列(ARQ)功能，鏈路的容錯能力也只能夠達到5%。隨著接近并超過這一個百分點，必須增加AP上的包隊列大小，以便它們能夠存儲與重新匯編零星達到的包。通常需要QoS功能的多媒體應用(如高質量音頻或MPEG2視頻)很快就背離了802.11標準對QoS的定義。作為一個備選方案，將從需要QoS的鏈路中刪除ARQ，在這種情況下，語音性能會稍有改進，具有低于2%的可接受包誤差率，但是任何種類的媒體流的性能都是不可接受的。

    切記在傳輸模式中，WLAN客戶端只使用802.11WLAN很小一部分帶寬。根據典型的經驗法則，80%客戶端的活動WLAN時間用來進行接收，而只有20%的時間用來進行傳輸。在進行傳輸時，客戶端通常向AP發送簡短的確認包。此法則的例外情況是從客戶端進行文件傳輸，但是在這些文件在傳輸過程中始終要被劃分為不超過1，500字節的包，并且以"可用比特速率"(ABR)進行傳輸。

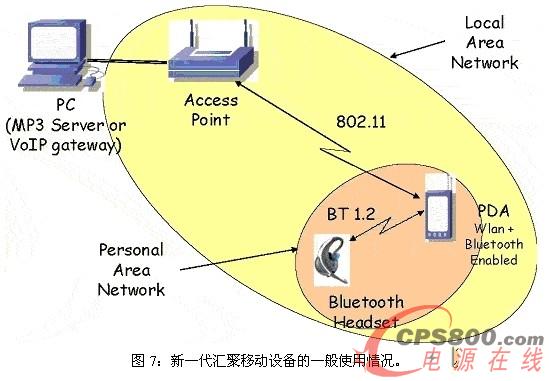

    通過對圖7中列舉的匯聚WLAN/藍牙PDA示例應用此信息與802.11操作的其他特點，得出的結論是在適度加載WLANAP的環境中需要同時進行WLAN與藍牙操作。對此狀態的具體分析如下。

    在圖7中列舉的與無線PDA相連的藍牙耳機最多具有700Kbps的鏈接帶寬，并不帶有協議開銷。如果PDA的用戶從Internet上的服務器播放MP3音頻流文件，那么此應用將需要大約128Kbps的藍牙帶寬，而總藍牙帶寬為700Kbps。藍牙信號在空中傳輸?shù)臅r(shí)間占18%。與此相比，相同的應用只使用128Kbps的PDAWLAN帶寬，而總帶寬為11Mbps。此外，802.11操作將涉及確認的傳輸(ACK)，同時接收MP3流。這些ACK的數量相當于WLAN帶寬的1/16。也就是說，客戶端執行802.11傳輸只需花費不到0。1%的時間。

    如果WLAN與藍牙傳輸阻塞或彼此干擾，那么藍牙將對WLAN傳輸造成18%的時間干擾，因?yàn)樗{(lán)牙需要在空中傳輸也需相同長度的時間。反過來，WLAN傳輸將對藍牙傳輸造成不到1%的時間干擾。從而導致的結果是：加載適當數量的AP時，必須進行藍牙傳輸，同時接收WLAN信號，簡言之，必須同時運行PDA的藍牙與WLAN功能。

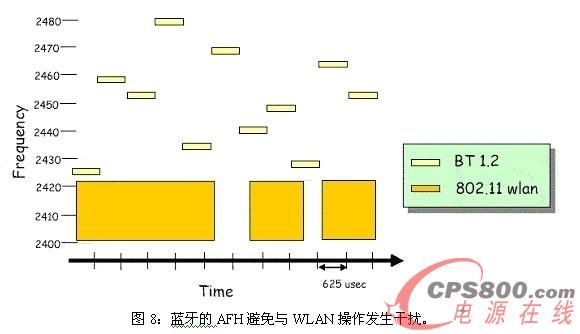

    但是問題隨之而來：在采用WLAN與藍牙技術的匯聚設備中，WLAN是否能夠從AP不斷接收下載內容，而不必考慮該設備藍牙子系統的操作模式?經過對藍牙實施制定仔細的設計、規劃與部署決策，答案是肯定的。首先，設計人員必須利用藍牙1。2的功率控制(第3類設備)功能，以及藍牙的自適應跳頻(AFH)。下面的圖8展示了AFH如何避免與WLAN操作發生直接的帶內干擾。

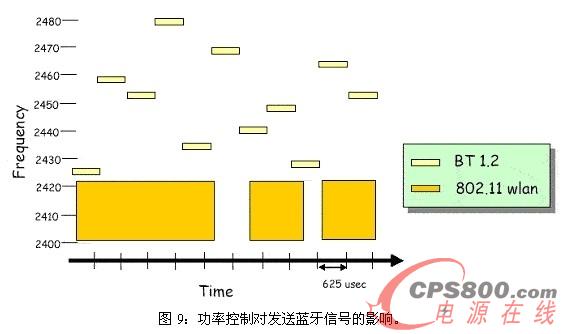

    如果系統要部署功率控制技術，那么將按比例降低接收機鏈路中LNA上的藍牙功率，以便使邊帶能量級別落在2.4GHz頻帶內，而不必考慮ACR過濾。預計藍牙信號將達到-40到-50dBm的傳播損失。從而使藍牙傳輸?shù)墓β试?25dBm至-15dBm范圍內，以便保持鏈路中的低誤差率。圖9解釋了功率控制技術如何降低藍牙信道中的頻譜發送。

    檢查具有藍牙與802.11，以及其他一些操作特點的手持終端設備進一步說明了共存的問題。在此示例中，假設手持終端設備具有一個0dBm藍牙發送器與一個802.11接收機，具有以下性能之一：

    1)功率控制技術可以提供在藍牙與WLAN之間20dB的隔離。

    2)在藍牙與802.11之間存在0dB的隔離，但是系統能夠在RF接收機鏈路中斷開LNA。系統并不具有功率控制功能。

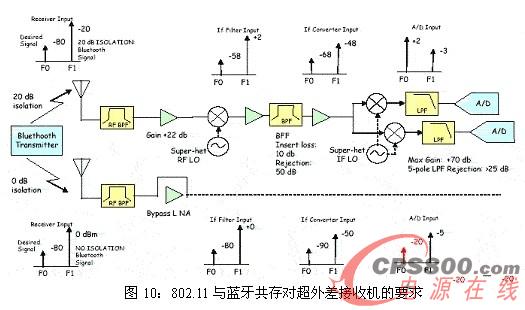

    為了簡便起見，在此討論的內容將局限在采用超外差架構的接收機設計。圖10展示了接收機可以運行的情形之一。在上述的第一種情況中，設備的藍牙與WLAN之間存在20dB的隔離，那么接收機必須具有至少15dB的數字過濾。在第二種情況中，藍牙與WLAN之間不存在隔離，因此必須具有30dB的過濾和數字增益。針對第二種情況，還可以選擇將接收機限制在大約大于-60dBm的802.11信號上，其中對專門的過濾沒有任何要求。

    此示例顯示了超外差接收機可通過采用功率控制技術獲得20dB的隔離，從而實現連續的802.11與排序的藍牙(collatedBluetooth)操作。如果在系統的藍牙與802.11之間添加MAC級別的時間協調，那么WLAN傳輸干擾對藍牙發送器所造成的影響將會降至最低。從而實際上可以在WLAN單元上存在任何流量負載或覆蓋要求的情況下，幾乎無縫同步操作藍牙以及WLAN。

    帶內干擾與鏈路預算

    本部分討論了帶內干擾及其對限制WLAN的RF鏈路的影響。為了說明該問題，我們簡單介紹由兩個802.11接入點引起的干擾，但該分析同樣適用于由藍牙、無繩電話或微波爐引起的帶內干擾。

    802.11AP的信號傳播損耗取決于環境，但一般而言，信號損耗是AP到用戶之間距離的函數。在理想的視距條件下，信號損耗與距離的平方(R2)成正比。一般在實際環境中，信號損耗可表示成距離的立方(R3)。在不利的條件下，信號損耗通常等于距離的四次方(R4)。

    此外，特殊802.11AP的范圍也是幾個其它因子的函數，包括AP的傳送功率(通常為20dBm)、天線增益以及用于某調制的接收機的靈敏度。在本例中，假設天線為一般的全向天線，其增益為0dB。更復雜的調制方案需要更高的信噪比(SNR)，以便能夠以某個位誤差率(BER)接收802.11信號。要獲得更高的SNR，接收機必須具有更高的靈敏度與/或發射信號的范圍必須成比例縮小。

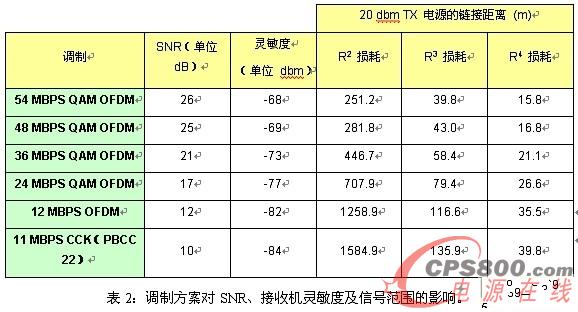

    表2顯示了802.11g與802.11b的不同調制方案如何影響SNR、接收機靈敏度及信號范圍。請注意，采用CCK調制的802.11b與采用PBCC調制的802.11b具有相同的SNR。
