許多系統需要可靠的非易失性存儲，對于這些系統，可選擇EEPROM存儲器技術。EEPROM技術具有穩定可靠的架構，供應商較多，并且經過了多年的改進。EEPROM器件可用于各種工業標準串行總線，包括I2C?、SPI、Microwire和UNI/O總線。其中，I2C總線在單片機和其他芯片組中具有廣泛的硬件支持，并且信號傳遞方式簡單，可采用極小的硅片有效實現，因此占據了非易失性存儲器市場約70%的份額。但是，I2C總線拓?fù)湟蕾囉谧柚岛线m的上拉電阻才能實現穩定可靠的通信。電阻值選擇錯誤不僅會造成電能浪費，還可能導致總線狀態和傳輸過程由于噪聲、溫度變化、工作電壓變化以及器件間的制造差異而出錯。
I2C是二線同步總線，使用總線主器件SCL線上產生的信號作為時鐘。SDA線用于雙向數據傳輸。當時鐘處于特定狀態時可修改數據線，以指示傳輸?shù)拈_始和停止，從而避免使用更多的線。I2C總線以集電極開路輸出為基礎，其中，器件可通過接地晶體管拉低線的電平，如圖1所示。這樣便可輕松對總線控制進行仲裁，從而在一條數據線上實現雙向通信以及多主器件支持。如圖1所示，每條線都有一個外部電阻連接至Vdd，該電阻可在釋放總線或總線空閑時拉高線的電平。

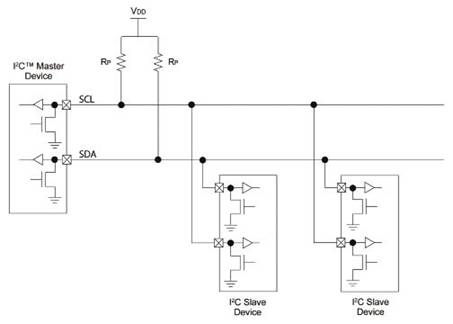

圖1 I2C?總線拓?fù)?/FONT>
確定上拉電阻值（Rp）時需要考慮三個因素：
· 電源電壓（Vdd）
· 總線總電容（CBUS）
· 高電平總輸入電流（IIH）
以下面的條件為例計算理想的上拉電阻值：
· 電源電壓（Vdd）為5V
· 時鐘頻率為400kHz
· 總線電容為100pF
電源電壓（Vdd）
I2C規范將低于VIL或低于電源電壓30%的電壓定義為邏輯低電平，同樣，將高于VIH或高于電源電壓70%的電壓定義為邏輯高電平，如圖2所示。這兩個電平之間的電壓屬于不明確的邏輯電平。實際上，引腳會將該范圍內的電平讀為邏輯高電平或邏輯低電平，但在器件間可能不同，因為溫度、電壓、噪聲源和其他環境因素會影響邏輯電平。

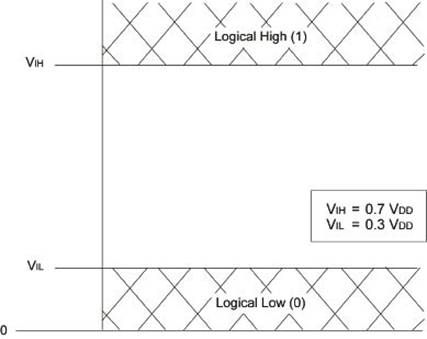

圖2 指定為邏輯高電平和邏輯低電平的電壓電平

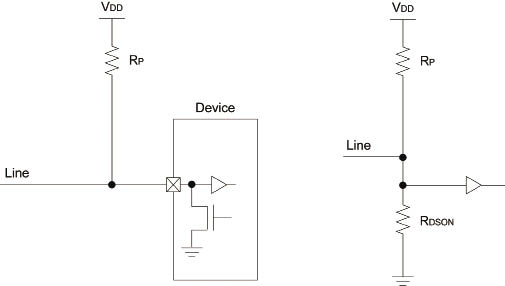

電源電壓限制了可允許總線拉低的最小Rp值。過強的上拉會阻止器件充分拉低線的電平，導致無法確保邏輯低電平能被檢測到。這是由上拉電阻與接地晶體管的導通電阻之間形成的分壓器產生的，如圖3所示。通常不會指定晶體管的導通電阻。相反，會給定使晶體管上的電壓降低于輸出邏輯低電壓電平（VOL）的最大灌電流（IOL）。使用歐姆定律得出公式1。
- 1
- 2
- 3
