傳導冷卻式電源的優點

    大多數中到大功率電源都使用風扇，以幫助排散因交流至直流轉換效率不佳而產生的內部熱量。 由于風扇為機電裝置，它們會縮短系統的MTBF（平均故障間隔時間），并增加維護費用。

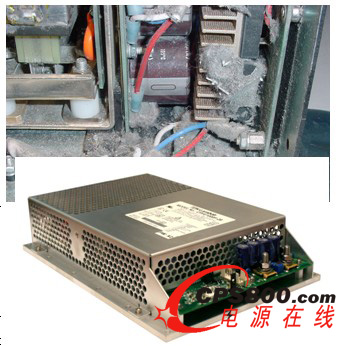

    附圖展示了一個在郵政站（郵件在此被自動處理和分類）運行多年的電源。 如圖所示（在風扇被拆下后），碎紙片與飛揚的粉塵污染物通過風扇被吸入電源，最終導致保險絲燒斷。

    正如我們可以預料到的一樣，任何風扇冷卻電源的正確維護計劃都需要有定期的檢驗，拆下舊風扇并換上新風扇。

    目前，已開發出一種新型傳導冷卻電源，不依賴風扇進行冷卻。 取而代之的是通過將內部熱量傳導至外部金屬結構或外殼來實現冷卻，該金屬結構或外殼為一個大型散熱表面。

    第二張附圖顯示的是TDK-Lambda的全新CPFE1000F系列，該系列為傳導冷卻式、1,000 W交流-直流電源。 （還有500 W款型供您選擇）。所有熱量都被傳導至電源的鋁板之上，該鋁板可方便地安裝到一個金屬外殼或冷板上以進行冷卻。 有關這些電源的更多詳情和規格信息，請參見網址： http://www.us.tdk-lambda.com/lp/products/cpfe-series.htm

    在一些應用中，這些傳導冷卻式設備被安裝到液冷式冷板之上，冷板由金屬制作而成，具有內部蛇形通道，在去除不需要的熱量時液體會在這些通道中循環。 最終結果是，系統運行的噪音大大降低，維護成本削減（無粉塵積聚和風扇磨損），MTBF得到延長。

    最近，我參觀了一家功耗約100千瓦的電視廣播臺。 這里，在單獨的區域內，既有有傳統的風扇冷卻式系統，也有最新一代系統。新一代冷卻系統采用傳導冷卻式電源和射頻放大器，通過液流冷板進行冷卻。在傳統的風扇冷卻系統運行過程中，能夠聽到很大的噪音，以至于系統100英尺范圍內的人員必須配戴聽力保護設備。 相比之下，在其它采用新型液冷系統的運行區域，噪聲級很低（類似于辦公室環境），無需采用聽力保護。 ▇
