凌力爾特公司 (Linear Technology Corporation) 推出先進的高壓電源管理器和適合多種電池化學組成的充電器 LTC4020，該器件專為高效地將功率從各種電源轉換至一個系統電源軌和一個電池而設計。該器件提供了精準的充電電流調節、±0.5% 充電電壓調節、在 4.5V 至 55V 的寬輸入電壓范圍內工作 (可與各種不同輸入電壓源兼容)。LTC4020 提供高達 55V 的輸出電壓范圍和 3 種可選終止算法，適合種類同樣繁多的電池組電壓和化學組成。LTC4020 含有一個升壓 / 降壓型 DC/DC 控制器，允許用高于、低于或等于輸入電壓 (VIN) 的電池電壓工作。典型應用包括便攜式工業和醫療設備、太陽能供電系統、軍用通信設備以及 12V 至 24V 嵌入式汽車系統。
LTC4020 采用智能電源通路 (PowerPath™) 拓撲，將下游系統組件所需的電壓范圍減小到預期的電池電壓范圍，而不是輸入電壓源的整個范圍。然而，即時接通工作仍然能夠確保在電池完全沒電時給系統負載供電。此外，當輸入功率有限時，該器件所采用的拓撲會優先向系統負載供電，如果從 DC/DC 轉換器提供的功率不足，那么器件的理想二極管控制器保證 VOUT 始終有充足的功率可用。最大功率點控制 (MPPC) 電路采用了一個輸入電壓調節環路，這控制了充電電流，以使輸入電壓保持在所設定的水平，這非常適用于高阻抗輸入或太陽能電池板供電應用。當沒有輸入電源時，電池漏電流降至僅為 10μA，從而保持了最大的存儲容量。
LTC4020 的 3 種引腳可選之充電方法為多種電池化學組成進行了優化。LTC4020 可提供恒定電流 / 恒定電壓 (CC/CV) 充電特性，面向包括鋰離子、鋰聚合物和 LiFePO4 在內的鋰電池系統時，使用 C/10 或定時終止。采用定時終止的恒定電流 (CC) 特性可用來給超級電容器充電或給基于鎳的電池進行涓流充電。最后，一種 4 步、3 級鉛酸電池充電模式可與所有類型的鉛酸電池很好地配合工作，包括密封式、AGM 和富液式鉛酸電池。一個集成的定時器在 CC/CV 充電時控制終止，并在對鉛酸電池進行電池預查驗和吸收充電時提供額外的保護。兩個數字開漏輸出提供充電器狀態并發送故障信號。這些二進制編碼引腳發出電池充電、備用或停機模式、電池溫度故障以及電池損壞故障信號。該電池充電器的其他特點包括：用一個 NTC 熱敏電阻器實現溫度合格的充電、自動再充電和預查驗以及針對深度放電電池的低電流充電。
LTC4020 采用扁平 (0.75mm) 38 引腳 5mm x 7mm QFN 封裝，具有底面金屬焊盤以提供卓越的熱性能。該器件保證工作在 -40C 至 125C 的溫度范圍。

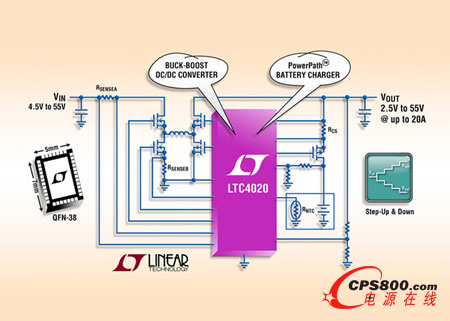

照片說明：55VIN/55VOUT 降壓-升壓型電源管理器充電控制器
性能概要：LTC4020
寬電壓范圍：4.5V 至 55V 輸入、2.5V 至 55V 輸出 (60V 絕對最大值)
同步降壓-升壓型 DC/DC 控制器
鋰電池和鉛酸電池充電算法
±0.5% 浮置電壓準確度
±5% 充電電流準確度
面向深度放電電池時可實現即時接通工作
當輸入功率有限時，理想二極管控制器提供低損耗PowerPath
針對高阻抗輸入電源和太陽能電池板峰值功率運作的輸入電壓調節
內置定時器用于實現保護和終止
具自動復位的失效電池檢測
NTC 輸入用于實現適宜溫度的充電
二進制編碼集電極開路狀態引腳
38 引腳 5mm x 7mm x 0.75mm QFN 封裝<
