德州儀器推出業界最小 12V、750mA DC/DC 電源穩壓器

    日前，德州儀器 (TI) 宣布推出業界最小的 12V、750mA DC/DC 電源穩壓器。該 SIMPLE SWITCHER® 穩壓器支持高性能并采用極小型毫微級封裝，可推動空間有限的電源密集型應用發展，充滿滿足消費類、工業以及汽車等各種市場需求。這款毫微電源穩壓器在 2.56 平方毫米封裝中高度整合大量特性，不僅可幫助工程師更便捷地為其系統設計電源，而且與 TI 獲獎型 WEBENCH® 在線設計工具相結合，還可簡化并加速設計進程。

    750mALMR22007 開關穩壓器支持低電流模式，可在輕負載條件下保持高效率。控制架構可在各種輸入輸出條件下提供快速的瞬態性能以及出色的穩壓功能。LMR22007 可在支持額外可調輸入電流限制情況下提供高達 750mA 的持續負載電流，其可通過防止過多的浪涌電流在啟動過程中保護電源。完整的 12V、VIN 至 VOUT LMR22007 電源設計支持少到 3 個外部組件，尺寸不足 30 平方毫米。

    LMR22007 歸屬 TI 超過 50 款的 SIMPLE SWITCHER 電源穩壓器產品系列，該系列支持從 100mA 到 5A 的電流范圍，旨在滿足寬泛輸入電壓的應用需求。欲了解有關 TI 寬 VIN 產品組合的更多詳情，敬請點擊這里。

    LMR22007 的主要特性與優勢

    ·750mA 毫微穩壓器在 2.7V 至 20V 的寬泛輸入電壓下工作，可提供 0.9V 至 5.5 V 的輸出電壓，而且能夠應對高達 24V 的 VIN 瞬態。應用范圍包括單體至多體鋰離子電池、USB、5VIN 以及 12VIN 電源等；

    ·集成型同步 MOSFET 提供達 94.6% 的峰值效率；

    ·控制架構無需環路補償，便可提供超快速瞬態響應；

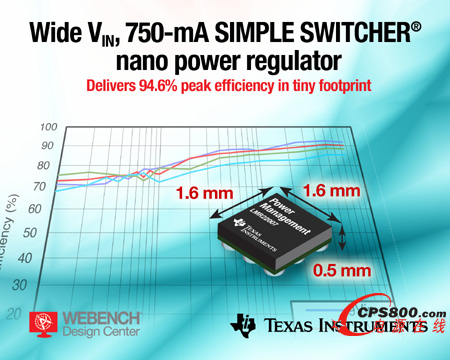

    ·9 引腳 1.6 mm × 1.6 mm × 0.5 mm CSP 封裝采用戰略性引腳布置，不但不需要微型通孔，而且還只需兩層印刷電路板；

    ·其它特性包括內部補償、內部軟啟動、輸入欠壓保護、內部自舉電容器以及熱關閉等。<
